平行ピン

平行ピン B種

材質 S45C(A)、S45C(Q)、ステンレス、SUS316
表面処理 生地
サイズ 1~30
規格 -
JIS B 1354
-
特長 固定や位置決め用として広く利用される頭の無い円筒形の平行ピンは、機械や治具などの各接続部材へリーマ穴を設けて打ち込むことで高い精度での組付けや固定が行え、メンテナンス時の分解・再組立てにおいては高い再現性を持たせることが出来ます。
S45C-A調質なし、-Qは調質あり(硬度HRC23〜33)、ステンレスは広く用いられるSUS304の加工性を高めたSUS303相当材で耐食性を求められる用途にお勧めです。SUS316は海水などに対する耐食性が特に優れ海水ポンプ、配管部品、バルブ、食品機械などに最適です。

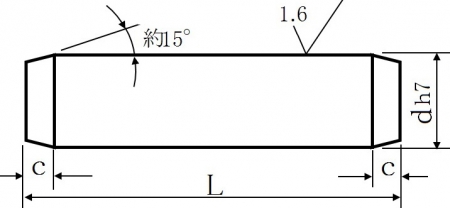

A種・B種の2種類の形状が平行ピンにはあります。こちらB種は両端面とも同形の平先で軸部許容公差はマイナス公差、嵌め合い公差はh7となります。A種は端面の片方が平先もう一方は丸先、プラス公差(m6)です。内ねじ付きは設置した平行ピンが引抜き易くなります。
位置決めや固定の為に先細りとなっているテーパーピンや、高い精度や繰返しを必要とする組立では硬く高精度のダウエルピン(ノックピンとも呼びます)を使用します。
※お取扱いは主に大喜多製となります。

・全国一律送料880円(税込)
※ただし一部寸切商品は1,320円(税込)
・11,000円(税込)以上で送料無料!
※返品について
お客様都合での返品は承りかねます。
返品に関してはこちらよりご確認ください。

・本サイトでの最低取引価格は「税込550円~」となります。
なお、「税込550円未満のご注文」に関しては、
「税込550円」として処理させていただきます。
・問合せ商品は、後日当社からご連絡します。
・小数点以下切り上げです。
※箱単価=1本当たりの価格です。

サイズ 材質 表面処理 d d許容差 c - - - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
5×6 S45C(A) 生地 5 h7 0.8 9.90 500 19.80 1営業日 0
5×8 S45C(A) 生地 5 h7 0.8 9.90 500 19.80 1営業日 0
5×10 S45C(A) 生地 5 h7 0.8 9.90 500 19.80 1営業日 0
5×12 S45C(A) 生地 5 h7 0.8 9.90 500 19.80 1営業日 0
5×14 S45C(A) 生地 5 h7 0.8 11.22 500 22.44 1営業日 0
5×15 S45C(A) 生地 5 h7 0.8 11.00 500 22.00 1営業日 0
5×16 S45C(A) 生地 5 h7 0.8 11.00 500 22.00 1営業日 0
5×18 S45C(A) 生地 5 h7 0.8 11.00 500 22.00 1営業日 0
サイズ 材質 表面処理 d d許容差 c - - - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
5×20 S45C(A) 生地 5 h7 0.8 11.66 500 23.32 1営業日 0
5×22 S45C(A) 生地 5 h7 0.8 12.43 100 24.86 1営業日 0
5×24 S45C(A) 生地 5 h7 0.8 13.09 100 26.18 1営業日 0
5×25 S45C(A) 生地 5 h7 0.8 13.09 100 26.18 1営業日 0
5×28 S45C(A) 生地 5 h7 0.8 14.85 100 29.70 1営業日 0
5×30 S45C(A) 生地 5 h7 0.8 16.50 100 33.00 1営業日 0
5×32 S45C(A) 生地 5 h7 0.8 16.50 100 33.00 1営業日 0
5×35 S45C(A) 生地 5 h7 0.8 16.61 100 33.22 1営業日 0
サイズ 材質 表面処理 d d許容差 c - - - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
5×40 S45C(A) 生地 5 h7 0.8 18.81 100 37.62 1営業日 0
5×45 S45C(A) 生地 5 h7 0.8 22.00 100 44.00 1営業日 0
5×50 S45C(A) 生地 5 h7 0.8 22.88 100 45.76 1営業日 0
5×55 S45C(A) 生地 5 h7 0.8 25.63 100 51.26 1営業日 0
5×60 S45C(A) 生地 5 h7 0.8 27.50 100 55.00 1営業日 0
5×70 S45C(A) 生地 5 h7 0.8 33.88 100 67.76 問合せ 0
5×80 S45C(A) 生地 5 h7 0.8 39.49 100 78.98 1営業日 0
5×100 S45C(A) 生地 5 h7 0.8 62.81 100 125.62 1営業日 0
