テーパーピン

テーパーピン

材質 S45C(A)、S45C(Q)、ステンレス
表面処理 生地
サイズ 1~30
規格 -
JIS B 1352(付属書)
DIN1
特長 テーパーピンは主に「固定」や組立て時の「位置決め」・再組立て時の「再現精度」という目的のために用いられる機械要素で、機械部品や治具に設けたリーマ穴へ打ち込んで使います。先端方向に向かって次第に細くなっている1/50テーパー(50mm進むと1mm細くなる)の円筒形をしており両端は丸先、嵌め合い公差はプラス目(H9)です。引抜き易く出来る内ねじ付きや他の部品と組み合わせ出来る外ねじ付きのテーパーピンもあります。
機械構造用炭素鋼S45C-A製は調質なし(熱処理なし)です。耐食性が必要な場合にはステンレス(SUS303相当材)をご利用ください。
位置決めや再現性の向上を目的で用いられるテーパーピンと平行ピンとの使分けの目安として、予め機械によるリーマ穴加工が出来る場合は平行ピン、組立て調整後にリーマ加工をする場合はテーパーピンと言われています。
※取扱いは主に大喜多製となります。JIS B 1352付属書準拠となり新JIS品と若干異なります。

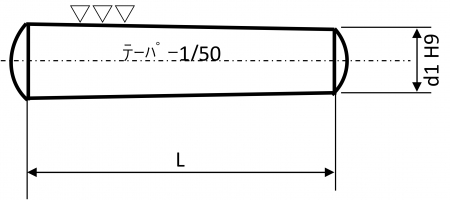

サイズは『d1(最小径)×L(長さ)』です。Lは両端のR部分は含まない肩‐肩寸法です。

・全国一律送料880円(税込)
※ただし一部寸切商品は1,320円(税込)
・11,000円(税込)以上で送料無料!
※返品について
お客様都合での返品は承りかねます。
返品に関してはこちらよりご確認ください。

・本サイトでの最低取引価格は「税込550円~」となります。
なお、「税込550円未満のご注文」に関しては、
「税込550円」として処理させていただきます。
・問合せ商品は、後日当社からご連絡します。
・小数点以下切り上げです。
※箱単価=1本当たりの価格です。

サイズ 材質 表面処理 d1 d1許容差 - - - - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
7×80 S45C(A) 生地 169.40 50 338.80 1営業日 0
7×100 S45C(A) 生地 214.50 50 429.00 1営業日 0
7×150 S45C(A) 生地 469.70 50 939.40 1営業日 0
8×20 S45C(A) 生地 8 H9 57.64 100 115.28 1営業日 0
8×22 S45C(A) 生地 8 H9 62.59 100 125.18 1営業日 0
8×25 S45C(A) 生地 8 H9 63.69 100 127.38 1営業日 0
8×28 S45C(A) 生地 8 H9 68.20 100 136.40 1営業日 0
8×30 S45C(A) 生地 8 H9 68.75 100 137.50 1営業日 0
サイズ 材質 表面処理 d1 d1許容差 - - - - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
8×32 S45C(A) 生地 8 H9 71.94 100 143.88 1営業日 0
8×35 S45C(A) 生地 8 H9 76.12 100 152.24 1営業日 0
8×36 S45C(A) 生地 8 H9 78.87 100 157.74 1営業日 0
8×40 S45C(A) 生地 8 H9 83.60 100 167.20 1営業日 0
8×45 S45C(A) 生地 8 H9 88.55 100 177.10 1営業日 0
8×50 S45C(A) 生地 8 H9 100.32 100 200.64 1営業日 0
8×55 S45C(A) 生地 8 H9 109.12 50 218.24 1営業日 0
8×60 S45C(A) 生地 8 H9 121.00 50 242.00 1営業日 0
サイズ 材質 表面処理 d1 d1許容差 - - - - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
8×65 S45C(A) 生地 8 H9 132.00 50 264.00 1営業日 0
8×70 S45C(A) 生地 8 H9 145.20 50 290.40 1営業日 0
8×75 S45C(A) 生地 8 H9 157.30 50 314.60 1営業日 0
8×80 S45C(A) 生地 8 H9 176.00 50 352.00 1営業日 0
8×90 S45C(A) 生地 8 H9 194.70 50 389.40 1営業日 0
8×100 S45C(A) 生地 8 H9 236.50 50 473.00 1営業日 0
8×110 S45C(A) 生地 8 H9 297.00 50 594.00 1営業日 0
8×120 S45C(A) 生地 8 H9 376.20 50 752.40 1営業日 0
