低頭キャップ

極低頭小頭キャップ

材質 10.9、ステンレス
表面処理 生地、生地(黒色)、三価クロメート
サイズ M3~M10
規格 -
-
-
カタログPDFはこちら
特長 頭部の高さ・径、共に非常にコンパクトなキャップボルトです。安全やデザインの為ボルト頭部を露出させたくないが相手材が薄くザグリ加工ができない、機械・装置の更なる軽量化・小型化を図りたい場合に大変有効なソリューションとなります。最小の加工で済むため、工程削減にも有効です。
低頭小頭キャップよりさらに頭部の高さが低い極低頭型(M3は1.3mm、M4〜M10は頭部高さ1.5ミリにて統一)なので締付後の出っ張りがほとんど気になりません。ザグリ加工の手間なく使用できる上に、デザイン的要素も備えており外観を損ないません。更に、頭部径は通常の極低頭キャップより10%〜30%小さい小頭なので、狭い場所にも締め付けでき機器のコンパクト化や軽量化に大変効果的です!

通常のキャップボルトと比較して頭部が小型で薄い分、強度は劣ります。またリセスのサイズも同径のキャップボルトより小さいため、過剰なトルクをかけるとなめやすくなります。脱着を繰り返すような場合は特に締め付けトルクの管理にご注意ください。

※材質欄の10.9は引張強度表記となり、材質自体はSCM435となります。
※引張強度10.9は胴体部となり、首下付近は5.8程度となります。

・全国一律送料880円(税込)
※ただし一部寸切商品は1,320円(税込)
・11,000円(税込)以上で送料無料!
※返品について
お客様都合での返品は承りかねます。
返品に関してはこちらよりご確認ください。

・本サイトでの最低取引価格は「税込550円~」となります。
なお、「税込550円未満のご注文」に関しては、
「税込550円」として処理させていただきます。
・問合せ商品は、後日当社からご連絡します。
・小数点以下切り上げです。
※箱単価=1本当たりの価格です。

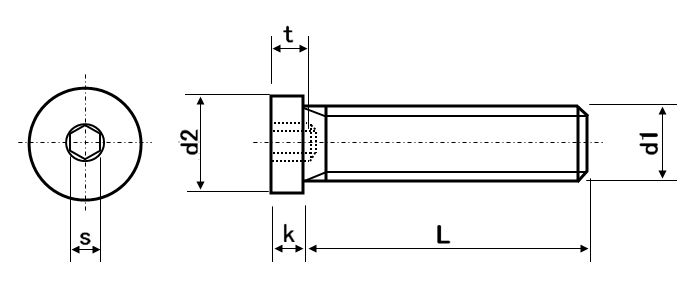

サイズ 材質 表面処理 P(ピッチ) d2 k s t max. - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
M3×5 10.9 生地(黒色) 0.5 4.5 1.3 1.5 2 113.30 100 226.60 問合せ 0
M3×6 10.9 生地(黒色) 0.5 4.5 1.3 1.5 2 115.50 100 231.00 問合せ 0
M3×8 10.9 生地(黒色) 0.5 4.5 1.3 1.5 2 116.60 100 233.20 問合せ 0
M3×10 10.9 生地(黒色) 0.5 4.5 1.3 1.5 2 118.80 100 237.60 問合せ 0
M3×12 10.9 生地(黒色) 0.5 4.5 1.3 1.5 2 119.90 100 239.80 問合せ 0
M4×6 10.9 生地(黒色) 0.7 5.5 1.5 2 2.5 113.30 100 226.60 問合せ 0
M4×8 10.9 生地(黒色) 0.7 5.5 1.5 2 2.5 115.50 100 231.00 問合せ 0
M4×10 10.9 生地(黒色) 0.7 5.5 1.5 2 2.5 116.60 100 233.20 問合せ 0
サイズ 材質 表面処理 P(ピッチ) d2 k s t max. - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
M4×12 10.9 生地(黒色) 0.7 5.5 1.5 2 2.5 118.80 100 237.60 問合せ 0
M4×16 10.9 生地(黒色) 0.7 5.5 1.5 2 2.5 119.90 100 239.80 問合せ 0
M4×20 10.9 生地(黒色) 0.7 5.5 1.5 2 2.5 121.00 100 242.00 問合せ 0
M5×8 10.9 生地(黒色) 0.8 7 1.5 3 3 140.80 100 281.60 問合せ 0
M5×10 10.9 生地(黒色) 0.8 7 1.5 3 3 141.90 100 283.80 問合せ 0
M5×12 10.9 生地(黒色) 0.8 7 1.5 3 3 143.00 100 286.00 問合せ 0
M5×16 10.9 生地(黒色) 0.8 7 1.5 3 3 147.40 100 294.80 問合せ 0
M5×20 10.9 生地(黒色) 0.8 7 1.5 3 3 149.60 100 299.20 問合せ 0
サイズ 材質 表面処理 P(ピッチ) d2 k s t max. - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
M5×25 10.9 生地(黒色) 0.8 7 1.5 3 3 150.70 100 301.40 問合せ 0
M6×8 10.9 生地(黒色) 1.0 8.5 1.5 3 4 141.90 100 283.80 問合せ 0
M6×10 10.9 生地(黒色) 1.0 8.5 1.5 3 4 143.00 100 286.00 問合せ 0
M6×12 10.9 生地(黒色) 1.0 8.5 1.5 3 4 147.40 100 294.80 問合せ 0
M6×16 10.9 生地(黒色) 1.0 8.5 1.5 3 4 149.60 100 299.20 問合せ 0
M6×20 10.9 生地(黒色) 1.0 8.5 1.5 3 4 150.70 100 301.40 問合せ 0
M6×25 10.9 生地(黒色) 1.0 8.5 1.5 3 4 154.00 100 308.00 問合せ 0
M8×10 10.9 生地(黒色) 1.25 10 1.5 4 5 196.90 100 393.80 問合せ 0
