スプリングピン

スプリングピン ストレート

材質 鉄、ステンレス
表面処理 生地、燐酸塩被膜
サイズ 1〜13
規格 -
JIS B 2808
-
特長 ばね性がある板を円筒状に丸めたピンでスプリングロールピンとも呼ばれます。溝が縦に真直ぐなストレートタイプと波型があり、こちらはストレートタイプです。ピンの外径よりも僅かに小さい相手穴に挿入することで弾性力により挿入穴へセルフロックします。位置決め、ヒンジの回転軸、部品の締結やストッパーなど様々な役割を果たします。挿入する穴はドリル穴で良く、平行ピンダウエルピンの様なリーマ加工を必要としません。また中空のため軽量で撓むことにより振動による脱落に強いという特徴もあります。
先端は両面共に面取りがなされていて溝が真直ぐで引っ掛かりが少ないので挿入し易くなっています。波形より静的せん断強度は2-3%高く、また波型は応力集中を起こし小さい力で破損する場合がある為、ストッパーとして動的荷重、衝撃荷重が加わる箇所では必ずストレートタイプを用います。溝を荷重方向に置いた場合の方が破断荷重は若干大きくなります。

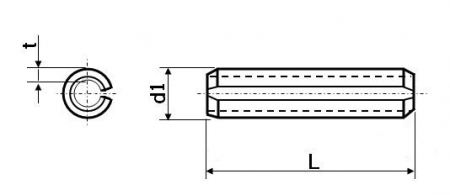

サイズは『呼び径×L』となります。呼び径は適応する挿入穴径と同じで外径(図面d1)より僅かに小径です。

・全国一律送料880円(税込)
※ただし一部寸切商品は1,320円(税込)
・11,000円(税込)以上で送料無料!
※返品について
お客様都合での返品は承りかねます。
返品に関してはこちらよりご確認ください。

・本サイトでの最低取引価格は「税込550円~」となります。
なお、「税込550円未満のご注文」に関しては、
「税込550円」として処理させていただきます。
・問合せ商品は、後日当社からご連絡します。
・小数点以下切り上げです。
※箱単価=1本当たりの価格です。

サイズ 材質 表面処理 d1 (最大) d1 (最小) t - - - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
在庫状況 数量
(個)
価格
1×4 燐酸塩被膜 1.2 1.1 0.2 1.14 1000 × - 1営業日 0
1×5 燐酸塩被膜 1.2 1.1 0.2 1.17 1000 × - 1営業日 0
1×6 燐酸塩被膜 1.2 1.1 0.2 1.19 1000 × - 1営業日 0
1×8 燐酸塩被膜 1.2 1.1 0.2 1.21 1000 × - 1営業日 0
1×10 燐酸塩被膜 1.2 1.1 0.2 1.23 1000 × - 1営業日 0
1×12 燐酸塩被膜 1.2 1.1 0.2 1.23 1000 × - 1営業日 0
1×14 燐酸塩被膜 1.2 1.1 0.2 1.31 1000 × - 1営業日 0
1×16 燐酸塩被膜 1.2 1.1 0.2 1.31 1000 × - 問合せ 0
サイズ 材質 表面処理 d1 (最大) d1 (最小) t - - - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
在庫状況 数量
(個)
価格
1×20 燐酸塩被膜 1.2 1.1 0.2 1.47 1000 × - 問合せ 0
1.2×4 燐酸塩被膜 1.4 1.3 0.25 1.47 1000 × - 1営業日 0
1.2×5 燐酸塩被膜 1.4 1.3 0.25 1.19 1000 × - 1営業日 0
1.2×6 燐酸塩被膜 1.4 1.3 0.25 1.21 1000 × - 1営業日 0
1.2×7 燐酸塩被膜 1.4 1.3 0.25 1.23 1000 × - 1営業日 0
1.2×8 燐酸塩被膜 1.4 1.3 0.25 1.23 1000 × - 1営業日 0
1.2×10 燐酸塩被膜 1.4 1.3 0.25 1.26 1000 × - 1営業日 0
1.2×12 燐酸塩被膜 1.4 1.3 0.25 1.31 1000 × - 1営業日 0
サイズ 材質 表面処理 d1 (最大) d1 (最小) t - - - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
在庫状況 数量
(個)
価格
1.2×14 燐酸塩被膜 1.4 1.3 0.25 1.32 1000 × - 問合せ 0
1.2×15 燐酸塩被膜 1.4 1.3 0.25 1.36 1000 × - 1営業日 0
1.2×16 燐酸塩被膜 1.4 1.3 0.25 1.43 1000 × - 問合せ 0
1.2×20 燐酸塩被膜 1.4 1.3 0.25 1.52 1000 × - 1営業日 0
1.5×4 燐酸塩被膜 1.7 1.6 0.3 0.95 1000 × - 1営業日 0
1.5×5 燐酸塩被膜 1.7 1.6 0.3 0.96 1000 × - 1営業日 0
1.5×6 燐酸塩被膜 1.7 1.6 0.3 0.98 1000 × - 1営業日 0
1.5×8 燐酸塩被膜 1.7 1.6 0.3 1.03 1000 × - 1営業日 0
