C形止め輪

C形止め輪 穴用

材質 鉄(または標準材)、ステンレス
表面処理 生地、燐酸塩被膜
サイズ 6~290
規格 -
JIS B 2804
DIN472
特長 円筒状の穴に円周状に加工された溝へはめ込んで部品の固定、位置決めや抜け止めに使用する"スラスト方向取付けタイプ"の偏芯型(内径と外径の中心がずれている)止め輪 穴用です。外観がアルファベットのCに似ている事からC形と呼ばれます。リテーニングリング、サークリップ、スナップリングとも呼ばれます。
取り付けには止め輪用工具を用い、「ラグ」と呼ばれる突起部分の小さな穴に工具先端を差し込んで外径を絞り円筒穴へ挿入します。スラスト方向へつまり軸方向と平行に溝の位置まで移動させ開放して嵌め込みます。軸用は広げて所定の位置へ移動させて溝に挿入して使用します。全周で溝と接するので止め輪が耐える軸方向の荷重(スラスト荷重)が三点で接する丸R形止め輪より大きくなります。ガタツキの原因となるため再利用は出来ません。
穴用の呼びサイズはパイプ穴の径です。

穴用取付工具は取付け側先端部が直線のC形止め輪用プライヤー 穴用と先端がL状に曲がっているC形止め輪用プライヤー 穴用 L型があり、工具先端がグリップ部を握ると閉じます。

・全国一律送料880円(税込)
※ただし一部寸切商品は1,320円(税込)
・11,000円(税込)以上で送料無料!
※返品について
お客様都合での返品は承りかねます。
返品に関してはこちらよりご確認ください。

・本サイトでの最低取引価格は「税込550円~」となります。
なお、「税込550円未満のご注文」に関しては、
「税込550円」として処理させていただきます。
・問合せ商品は、後日当社からご連絡します。
・小数点以下切り上げです。
※箱単価=1本当たりの価格です。

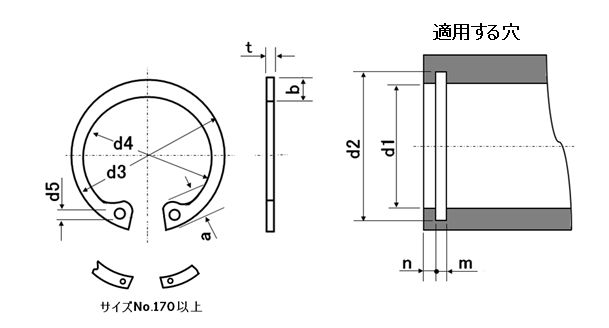

サイズ 材質 表面処理 d3 (基準) t (基準) b (約) a (約) d5 (最小) d2 (基準) m (基準) 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
6 鉄(または標準材) 燐酸塩被膜 6.7 0.4 0.7 1.6 0.8 6 6.25 6.25 2000 12.50 1営業日 0
7 鉄(または標準材) 燐酸塩被膜 7.7 0.4 0.8 1.7 0.8 7 7.3 5.74 2000 11.47 1営業日 0
8 鉄(または標準材) 燐酸塩被膜 8.8 0.4 0.9 1.7 0.8 8 8.4 3.57 2000 7.13 1営業日 0
9 鉄(または標準材) 燐酸塩被膜 9.8 0.6 1.1 2.2 0.8 9 9.4 4.05 2000 8.10 1営業日 0
10 鉄(または標準材) 燐酸塩被膜 10.7 1 1.8 3.1 1.2 10 10.4 3.78 500 7.55 1営業日 0
11 鉄(または標準材) 燐酸塩被膜 11.8 1 1.8 3.2 1.2 11 11.4 3.78 500 7.55 1営業日 0
12 鉄(または標準材) 燐酸塩被膜 13 1 1.8 3.3 1.5 12 12.5 3.78 500 7.55 1営業日 0
13 鉄(または標準材) 燐酸塩被膜 14.1 1 1.8 3.5 1.5 13 13.6 3.78 500 7.55 即納可能 0
サイズ 材質 表面処理 d3 (基準) t (基準) b (約) a (約) d5 (最小) d2 (基準) m (基準) 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
14 鉄(または標準材) 燐酸塩被膜 15.1 1 2 3.6 1.7 14 14.6 5.10 500 10.19 1営業日 0
15 鉄(または標準材) 燐酸塩被膜 16.2 1 2 3.6 1.7 15 15.7 4.76 500 9.51 即納可能 0
16 鉄(または標準材) 燐酸塩被膜 17.3 1 2 3.7 1.7 16 16.8 5.10 500 10.19 1営業日 0
17 鉄(または標準材) 燐酸塩被膜 18.3 1 2 3.8 1.7 17 17.8 5.23 500 10.45 1営業日 0
18 鉄(または標準材) 燐酸塩被膜 19.5 1 2.5 4 1.7 18 19 5.74 500 11.47 1営業日 0
19 鉄(または標準材) 燐酸塩被膜 20.5 1 2.5 4 2 19 20 5.74 500 11.47 即納可能 0
20 鉄(または標準材) 燐酸塩被膜 21.5 1 2.5 4 2 20 21 6.05 500 12.10 1営業日 0
21 鉄(または標準材) 燐酸塩被膜 22.5 1 2.5 4.1 2 21 22 7.09 500 14.17 1営業日 0
サイズ 材質 表面処理 d3 (基準) t (基準) b (約) a (約) d5 (最小) d2 (基準) m (基準) 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
22 鉄(または標準材) 燐酸塩被膜 23.5 1 2.5 4.1 2 22 23 7.22 500 14.44 即納可能 0
24 鉄(または標準材) 燐酸塩被膜 25.9 1.2 2.5 4.3 2 24 25.2 9.09 500 18.18 即納可能 0
25 鉄(または標準材) 燐酸塩被膜 26.9 1.2 3 4.4 2 25 26.2 9.74 500 19.47 1営業日 0
26 鉄(または標準材) 燐酸塩被膜 27.9 1.2 3 4.6 2 26 27.2 11.10 500 22.20 即納可能 0
27 鉄(または標準材) 燐酸塩被膜 12.05 500 × - 問合せ 0
28 鉄(または標準材) 燐酸塩被膜 30.1 1.2 3 4.6 2 28 29.4 12.05 500 24.09 即納可能 0
29 鉄(または標準材) 燐酸塩被膜 14.18 500 × - 問合せ 0
30 鉄(または標準材) 燐酸塩被膜 32.1 1.2 3 4.7 2 30 31.4 13.53 500 27.06 即納可能 0
