ロックワッシャー

ノルトロックワッシャー 幅広

材質 鉄(または標準材)、ステンレス、254SMO
表面処理 生地、デルタプロテクト(コート)
サイズ M3.5~M36
規格
特長 「ウェッジロッキング機構」(摩擦力ではなく「軸力」を利用して回転緩みを防ぐ)を採用した緩み止めNORD LOCK(ノルトロック)ワッシャーの幅広タイプです。標準品に比べ外径が大きくなります。荷重を広い座面面積で分散して面圧を下げるので接地面への負荷を軽減します。大きな下穴や長穴、塗装面、相手材が柔らかい、広い接地面積で緩み止め効果を確実にしたい等の場合に最適です。荷重分布の最適化の為、フランジ付ボルトナットとの併用が理想的です。
リブ面が外側、内側にカム面となるように2枚1組で使用します。リブ面はボルト・ナットや被締結材表面に食い込み、回転力が発生した際には内側のカム面が動きます。緩み回転が生じるとスライドして楔状に厚みが増加、カム面はカム角度がねじリード角よりも大きくカムを乗り越えられずボルト・ナットを引っ張り、軸力が増し緩みません。
ボルト・ナットとサイズを合わせて下さい(M10ボルト→M10ワッシャー)。
※平座金・スプリングワッシャーとの併用はしないでください。また、貫通穴にて相手材を挟み込む場合、片側のみに使用すると他方から緩みが発生する恐れがある為、必ずボルト・ナット両側にご使用下さい。

・全国一律送料880円(税込)
※ただし一部寸切商品は1,320円(税込)
・11,000円(税込)以上で送料無料!
※返品について
お客様都合での返品は承りかねます。
返品に関してはこちらよりご確認ください。

・本サイトでの最低取引価格は「税込550円~」となります。
なお、「税込550円未満のご注文」に関しては、
「税込550円」として処理させていただきます。
・問合せ商品は、後日当社からご連絡します。
・小数点以下切り上げです。
※箱単価=1本当たりの価格です。

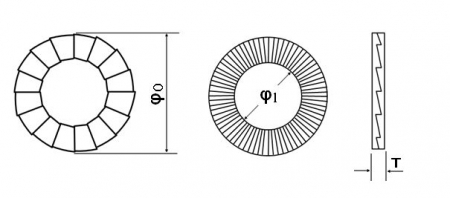

サイズ 材質 表面処理 φ1 φ0 T - - - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
M3.5 鉄(または標準材) デルタプロテクト(コート) 3.9 9 1.8 91.17 200 × - 1営業日 0
M4 鉄(または標準材) デルタプロテクト(コート) 4.4 9 1.8 83.78 200 167.56 1営業日 0
M5 鉄(または標準材) デルタプロテクト(コート) 5.4 10.8 1.8 78.85 200 157.70 1営業日 0
M6 鉄(または標準材) デルタプロテクト(コート) 6.5 13.5 2.5 81.93 200 163.86 1営業日 0
M8 鉄(または標準材) デルタプロテクト(コート) 8.7 16.6 2.5 88.71 200 177.41 1営業日 0
M10 鉄(または標準材) デルタプロテクト(コート) 10.7 21 2.5 145.42 200 290.84 1営業日 0
M12 鉄(または標準材) デルタプロテクト(コート) 13 25.4 3.4 203.28 100 406.56 1営業日 0
M14 鉄(または標準材) デルタプロテクト(コート) 15.2 30.7 3.4 304.92 100 609.84 1営業日 0
サイズ 材質 表面処理 φ1 φ0 T - - - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
M16 鉄(または標準材) デルタプロテクト(コート) 17 30.7 3.4 304.92 100 609.84 1営業日 0
M18 鉄(または標準材) デルタプロテクト(コート) 19.5 34.5 3.4 449.13 100 898.26 1営業日 0
M20 鉄(または標準材) デルタプロテクト(コート) 21.4 21.4 3.4 524.92 100 1,050 1営業日 0
M22 鉄(または標準材) デルタプロテクト(コート) 23.4 42 4.6 795.30 50 1,591 1営業日 0
M24 鉄(または標準材) デルタプロテクト(コート) 25.3 48.5 4.6 977.02 50 1,955 1営業日 0
M27 鉄(または標準材) デルタプロテクト(コート) 28.4 48.5 5.8 1,276 25 2,552 1営業日 0
M30 鉄(または標準材) デルタプロテクト(コート) 31.4 58.5 6.6 1,526 25 3,052 1営業日 0
M33 鉄(または標準材) デルタプロテクト(コート) 34.4 58.5 6.6 1,526 25 3,052 1営業日 0
サイズ 材質 表面処理 φ1 φ0 T - - - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
M36 鉄(または標準材) デルタプロテクト(コート) 37.4 63 6.6 1,690 25 3,380 問合せ 0
M3.5 ステンレス 生地 3.9 9 2.2 257.51 200 × - 1営業日 0
M4 ステンレス 生地 4.4 9 2.2 257.51 200 515.02 1営業日 0
M5 ステンレス 生地 5.4 10.8 2.2 257.51 200 515.02 1営業日 0
M6 ステンレス 生地 6.5 13.5 2 275.44 200 550.88 1営業日 0
M8 ステンレス 生地 8.7 16.6 2 298.21 200 596.42 1営業日 0
M10 ステンレス 生地 10.7 21 2 515.02 200 1,030 1営業日 0
M12 ステンレス 生地 13 25.4 3 862.40 100 1,725 1営業日 0
