止め輪・ピン、機械部品・工具

クリセント形止め輪

材質 鉄(または標準材)、ステンレス
表面処理 生地、燐酸塩被膜、三価クロメート
サイズ 12~81
規格 -
-
-
特長 軸部に対して90度の方向に加工した溝に取り付けて部品の固定、位置決めや抜け止めに使用する“止め輪の一種です。軸に対して90度方向(ラジアル方向)から開口部を押し付けて装着することからラジアル方向取付タイプ"と呼ばれます。外径が同じ方法で取り付けるE形止め輪に比べ小さい為、外側に隙間や余裕がなく制約がある場合などに有効です。耐スラスト荷重性能はU形止め輪(ラジアル方向取付タイプ)の方が溝との接触面が多く優れています。
クリセント形止め輪用の専用取付工具(クリセントホルダー)を使用すると作業効率が上がります。
再利用や誤挿入によって変形してしまったものを使用すると永久変形が原因でガタが生じますのでお避け下さい。

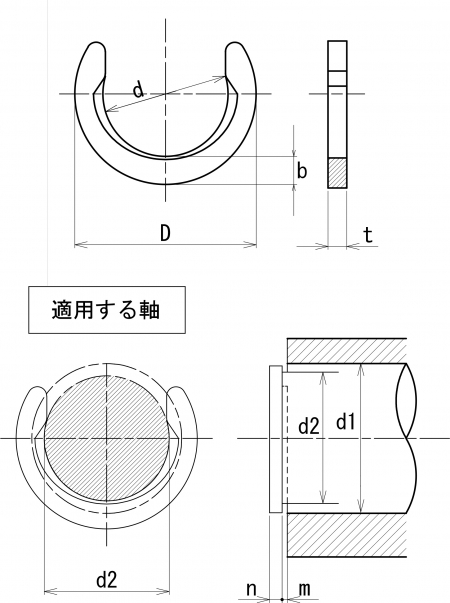

サイズは装着する軸の径(d1)を、加工する溝の径は(d2)をご確認ください。
作業性を向上させるスタックや、纏めて保管ができるクリセント形止め輪用スタンドもご用意できます。こちらからお問い合わせください。

・全国一律送料880円(税込)
※ただし一部寸切商品は1,320円(税込)
・11,000円(税込)以上で送料無料!
※返品について
お客様都合での返品は承りかねます。
返品に関してはこちらよりご確認ください。

・本サイトでの最低取引価格は「税込550円~」となります。
なお、「税込550円未満のご注文」に関しては、
「税込550円」として処理させていただきます。
・問合せ商品は、後日当社からご連絡します。
・小数点以下切り上げです。
※箱単価=1本当たりの価格です。

サイズ 材質 表面処理 d (基本) D b t (基本) d1 d2 (基本) m (基本) 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
18 鉄(または標準材) 燐酸塩被膜 4.09 6.19 1.05 0.4 4.8 4.19 0.48 0.82 1000 × - 1営業日 0
21 鉄(または標準材) 燐酸塩被膜 4.75 6.99 1.12 0.6 5.6 4.9 0.7 0.99 1000 × - 1営業日 0
25 鉄(または標準材) 燐酸塩被膜 5.36 7.9 1.27 0.6 6.4 5.59 0.7 1.19 1000 × - 1営業日 0
31 鉄(または標準材) 燐酸塩被膜 6.86 9.56 1.35 0.6 7.9 7.01 0.7 1.29 1000 × - 1営業日 0
37 鉄(または標準材) 燐酸塩被膜 8.33 11.37 1.52 0.6 9.5 8.51 0.7 1.73 1000 × - 1営業日 0
50 鉄(または標準材) 燐酸塩被膜 11.2 14.76 1.78 0.9 12.7 11.43 1 3.17 1000 × - 1営業日 0
56 鉄(または標準材) 燐酸塩被膜 12.62 16.56 1.98 0.9 14.3 12.88 1 4.34 1000 × - 1営業日 0
81 鉄(または標準材) 燐酸塩被膜 18.31 23.23 2.46 1.4 20.6 18.59 1.5 11.08 500 × - 1営業日 0
サイズ 材質 表面処理 d (基本) D b t (基本) d1 d2 (基本) m (基本) 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
12 鉄(または標準材) 三価クロメート 2.59 4.17 0.79 0.4 3.2 2.69 0.48 0.73 1000 × - 1営業日 0
18 鉄(または標準材) 三価クロメート 4.09 6.19 1.05 0.4 4.8 4.19 0.48 0.82 1000 × - 1営業日 0
21 鉄(または標準材) 三価クロメート 4.75 6.99 1.12 0.6 5.6 4.9 0.7 0.99 1000 × - 1営業日 0
25 鉄(または標準材) 三価クロメート 5.36 7.9 1.27 0.6 6.4 5.59 0.7 1.19 1000 × - 1営業日 0
31 鉄(または標準材) 三価クロメート 6.86 9.56 1.35 0.6 7.9 7.01 0.7 1.29 1000 × - 1営業日 0
37 鉄(または標準材) 三価クロメート 8.33 11.37 1.52 0.6 9.5 8.51 0.7 1.73 1000 × - 1営業日 0
40 鉄(または標準材) 三価クロメート 9.12 12.32 1.6 0.6 10.3 9.25 0.7 1.98 1000 × - 1営業日 0
43 鉄(または標準材) 三価クロメート 9.8 13.1 1.65 0.6 11.1 9.98 0.7 2.17 1000 × - 1営業日 0
サイズ 材質 表面処理 d (基本) D b t (基本) d1 d2 (基本) m (基本) 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
46 鉄(または標準材) 三価クロメート 10.54 14 1.73 0.6 11.9 10.69 0.7 2.27 1000 × - 1営業日 0
50 鉄(または標準材) 三価クロメート 11.2 14.76 1.78 0.9 12.7 11.43 1 3.17 1000 × - 1営業日 0
56 鉄(または標準材) 三価クロメート 12.62 16.56 1.98 0.9 14.3 12.88 1 4.34 1000 × - 1営業日 0
81 鉄(または標準材) 三価クロメート 18.31 23.23 2.46 1.4 20.6 18.59 1.5 11.08 500 × - 1営業日 0
12 ステンレス 生地 2.59 4.17 0.79 0.4 3.2 2.69 0.48 2.88 1000 × - 1営業日 0
21 ステンレス 生地 4.75 6.99 1.12 0.6 5.6 4.9 0.7 1.61 1000 × - 1営業日 0
25 ステンレス 生地 5.36 7.9 1.27 0.6 6.4 5.59 0.7 1.74 1000 × - 1営業日 0
