マシンキー

両丸キー 新JIS

材質 S45C、ステンレス
表面処理 生地
サイズ 3×3~36×20
規格 -
-
-
特長 キー(英語key)はシャフト(軸)からの回転力を歯車等素へ効果的に伝えるために、相互をすべらないように締結させる機械要素で平行キーのほかマシンキー、スッピルキー、シャフトキーといった様々な名で呼ばれます。こちらの両端丸先の四角棒鋼「両丸キー」の他、片側丸端の「片丸キー」、両端が平らの「両角キー」をキー溝の位置によって使い分けます。こちらは197年代のJIS規格改定時に寸法と公差が大幅に見直しされた新JIS規格品です。軸の太さに対応するキーの幅と高さサイズ、対応するキー溝等も規定されていますのでシャフトが決まれば対応するキーのサイズも決まります。長さは取り付けるボス(軸と締結する機械要素)側の長さによって選択されます。
ボスにはキーをはめ込む溝を加工し、シャフトのキー溝にキーをはめ込み嵌合させる「沈みキー」は重荷重用(動力伝達用)に、シャフトのキー溝無しで嵌合させる「平キー」は軽荷重用に利用されます。勾配キーは十分なトルク伝達が行えない場合に、また、テーパーシャフトには加工のしやすさから半月キーが主に用いられます。

・全国一律送料880円(税込)
※ただし一部寸切商品は1,320円(税込)
・11,000円(税込)以上で送料無料!
※返品について
お客様都合での返品は承りかねます。
返品に関してはこちらよりご確認ください。

・本サイトでの最低取引価格は「税込550円~」となります。
なお、「税込550円未満のご注文」に関しては、
「税込550円」として処理させていただきます。
・問合せ商品は、後日当社からご連絡します。
・小数点以下切り上げです。
※箱単価=1本当たりの価格です。

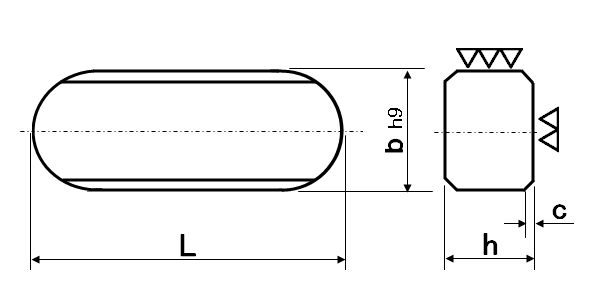

サイズ 材質 表面処理 b b許容差 h h許容差 c min. c max. - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
20×12×150 S45C 生地 20 h9 12 h11 0.6 0.8 2,087 1 - - 問合せ 0
22×14×50 S45C 生地 22 h9 14 h11 0.6 0.8 1,543 1 - - 問合せ 0
22×14×55 S45C 生地 22 h9 14 h11 0.6 0.8 1,543 1 - - 問合せ 0
22×14×60 S45C 生地 22 h9 14 h11 0.6 0.8 1,637 1 - - 問合せ 0
22×14×65 S45C 生地 22 h9 14 h11 0.6 0.8 1,637 1 - - 問合せ 0
22×14×70 S45C 生地 22 h9 14 h11 0.6 0.8 1,746 1 - - 問合せ 0
22×14×75 S45C 生地 22 h9 14 h11 0.6 0.8 1,746 1 - - 問合せ 0
22×14×80 S45C 生地 22 h9 14 h11 0.6 0.8 1,830 1 - - 問合せ 0
サイズ 材質 表面処理 b b許容差 h h許容差 c min. c max. - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
22×14×85 S45C 生地 22 h9 14 h11 0.6 0.8 1,830 1 - - 問合せ 0
22×14×90 S45C 生地 22 h9 14 h11 0.6 0.8 2,030 1 - - 問合せ 0
22×14×100 S45C 生地 22 h9 14 h11 0.6 0.8 2,220 1 - - 問合せ 0
22×14×105 S45C 生地 22 h9 14 h11 0.6 0.8 2,220 1 - - 問合せ 0
22×14×110 S45C 生地 22 h9 14 h11 0.6 0.8 2,391 1 - - 問合せ 0
22×14×115 S45C 生地 22 h9 14 h11 0.6 0.8 2,391 1 - - 問合せ 0
22×14×120 S45C 生地 22 h9 14 h11 0.6 0.8 2,561 1 - - 問合せ 0
22×14×125 S45C 生地 22 h9 14 h11 0.6 0.8 2,561 1 - - 問合せ 0
サイズ 材質 表面処理 b b許容差 h h許容差 c min. c max. - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
22×14×130 S45C 生地 22 h9 14 h11 0.6 0.8 2,694 1 - - 問合せ 0
22×14×135 S45C 生地 22 h9 14 h11 0.6 0.8 2,694 1 - - 問合せ 0
22×14×140 S45C 生地 22 h9 14 h11 0.6 0.8 2,826 1 - - 問合せ 0
22×14×145 S45C 生地 22 h9 14 h11 0.6 0.8 2,826 1 - - 問合せ 0
22×14×150 S45C 生地 22 h9 14 h11 0.6 0.8 2,959 1 - - 問合せ 0
25×14×50 S45C 生地 25 h9 14 h11 0.6 0.8 2,163 1 - - 問合せ 0
25×14×55 S45C 生地 25 h9 14 h11 0.6 0.8 2,163 1 - - 問合せ 0
25×14×60 S45C 生地 25 h9 14 h11 0.6 0.8 2,334 1 - - 問合せ 0
