建築・木工系

Uボルト 一般鋼管用 ウィット

材質 鉄(または標準材)、ステンレス
表面処理 生地、三価クロメート、ドブ
サイズ W1/4×8A~W5/8×350A
規格 -
-
-
カタログPDFはこちら
特長 Uの字形状をしたボルトです。両端にねじ山が切られており、鋼管の上から抑えるようにして架台やブラケットなどに取付け、反対側からナットで締結します。胴細の一般鋼管用で、建築業界で用いられているウィットねじが切られています。ユーボルト、一般鋼管用Uボルト ウィットとも呼ばれます。
一般的に横走り配管や立て配管を支持する目的で用いられます。Uボルトのみで配管の重量を負担することはできません。立て配管支持の場合は振れ止めとしてご使用ください。
Uボルトは固定する部材の外径でサイズが決まり、呼び径の大きさでUボルトの太さが決まります。一般鋼管の直径は実寸外径のミリ数ではなく「呼び寸法」で表されており、Uボルトはその「呼び」に合わせて表記します。例えばUボルトM8×25Aは、M8のねじ径で25Aの呼び寸法(鋼管外径34mm)の一般鋼管を固定する際に使用するUボルトとなります。外径25mmのパイプ用という意味ではありません。
※ナットなどの付属品は別売りです。

ウィット規格の寸法についてはこちらを御覧ください。

・全国一律送料880円(税込)
※ただし一部寸切商品は1,320円(税込)
・11,000円(税込)以上で送料無料!
※返品について
お客様都合での返品は承りかねます。
返品に関してはこちらよりご確認ください。

・本サイトでの最低取引価格は「税込550円~」となります。
なお、「税込550円未満のご注文」に関しては、
「税込550円」として処理させていただきます。
・問合せ商品は、後日当社からご連絡します。
・小数点以下切り上げです。
※箱単価=1本当たりの価格です。

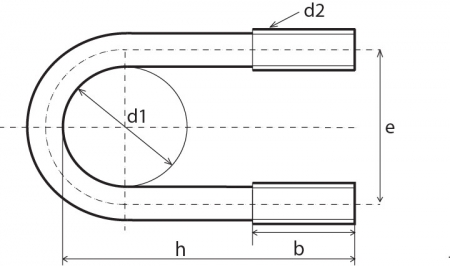

サイズ 材質 表面処理 d2 山数 鋼管の外径 d1 e b - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
W1/4×8A 鉄(または標準材) 三価クロメート W1/4 20山 13.8 21 15 27 24.96 2000 49.92 1営業日 0
W1/4×10A 鉄(または標準材) 三価クロメート W1/4 20山 17.3 25 18 33 26.22 1600 52.43 1営業日 0
W1/4×15A 鉄(または標準材) 三価クロメート W1/4 20山 21.7 39.5 18 36 29.11 1400 58.22 1営業日 0
W1/4×20A 鉄(または標準材) 三価クロメート W1/4 20山 27.2 34 18 42 32.03 1100 64.05 1営業日 0
W1/4×25A 鉄(または標準材) 三価クロメート W1/4 20山 34.0 41 25 49 35.61 1 - - 1営業日 0
W1/4×32A 鉄(または標準材) 三価クロメート W1/4 20山 42.7 50.5 25 57 42.53 1 - - 1営業日 0
W1/4×40A 鉄(または標準材) 三価クロメート W1/4 20山 48.6 57 25 68 45.19 1 - - 1営業日 0
W1/4×50A 鉄(または標準材) 三価クロメート W1/4 20山 60.5 70 30 80 52.32 1 - - 1営業日 0
サイズ 材質 表面処理 d2 山数 鋼管の外径 d1 e b - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
W1/4×65A 鉄(または標準材) 三価クロメート W1/4 20山 76.3 84 30 96 210.10 1 - - 1営業日 0
W1/4×80A 鉄(または標準材) 三価クロメート W1/4 20山 89.1 97 30 107 244.64 1 - - 1営業日 0
W5/16×10A 鉄(または標準材) 三価クロメート W5/16 18山 17.3 27 24 38 51.90 1 - - 1営業日 0
W5/16×15A 鉄(または標準材) 三価クロメート W5/16 18山 21.7 31 24 42 52.86 1 - - 1営業日 0
W5/16×20A 鉄(または標準材) 三価クロメート W5/16 18山 27.2 37 24 48 53.77 1 - - 1営業日 0
W5/16×25A 鉄(または標準材) 三価クロメート W5/16 18山 34.0 44 25 54 56.04 1 - - 1営業日 0
W5/16×32A 鉄(または標準材) 三価クロメート W5/16 18山 42.7 52 30 62 62.84 1 - - 1営業日 0
W5/16×40A 鉄(または標準材) 三価クロメート W5/16 18山 48.6 59 30 67 67.76 1 - - 問合せ 0
サイズ 材質 表面処理 d2 山数 鋼管の外径 d1 e b - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
W5/16×50A 鉄(または標準材) 三価クロメート W5/16 18山 60.5 72 30 80 77.62 1 - - 1営業日 0
W5/16×65A 鉄(または標準材) 三価クロメート W5/16 18山 76.3 86 30 96 94.87 1 - - 1営業日 0
W5/16×80A 鉄(または標準材) 三価クロメート W5/16 18山 89.1 99 30 109 125.07 1 - - 問合せ 0
W3/8×10A 鉄(または標準材) 三価クロメート W3/8 16山 17.3 28 28 43 73.31 1 - - 問合せ 0
W3/8×15A 鉄(または標準材) 三価クロメート W3/8 16山 21.7 34 30 46 73.92 1 - - 1営業日 0
W3/8×20A 鉄(または標準材) 三価クロメート W3/8 16山 27.2 40 30 51 77.62 1 - - 1営業日 0
W3/8×25A 鉄(または標準材) 三価クロメート W3/8 16山 34.0 46 30 59 84.40 1 - - 1営業日 0
W3/8×32A 鉄(または標準材) 三価クロメート W3/8 16山 42.7 56 30 68 91.17 1 - - 1営業日 0
