平行ピン

平行ピン A種

材質 S45C(A)、S45C(Q)、ステンレス、SUS316
表面処理 生地
サイズ 1~30
規格 -
JIS B 1354
-
特長 頭の無い円筒形の平行ピンは機械や治具などの各接続部材へリーマ穴を設けて打ち込み、固定や位置決め用として使います。平行ピンを組込むことで高い精度での組付けが行え、メンテナンス時の分解・再組立てで高い再現性を持たせることが出来ます。ピンを引抜き易くする内ねじ付きや同様の目的で用いられる先細りとなっているテーパーピンもあります。高い精度や組み立ての繰返しを必要とする箇所では硬く高精度のダウエルピン(ノックピンとも呼びます)を使用します。

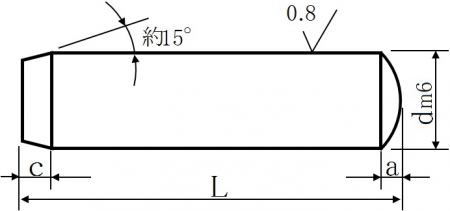

平行ピンA種は端面の一方が平先、もう一方は丸先です。一般に平先側から挿入します。軸部許容公差がプラス目(嵌め合い公差m6)です。平行ピンB種は両端面とも平先でマイナス公差(h7)となり精度がやや劣ります。
S45C-A調質なし、-Qは調質あり(硬度HRC23〜33)です。「ステンレス」はSUS304の加工性を高めたSUS303相当材で耐食性を求められる用途にお勧めです。SUS316は海水など対する耐食性が特に優れ海水ポンプ、配管部品、バルブ、食品機械などに最適です。
※お取扱いは主に大喜多製となります。

・全国一律送料880円(税込)
※ただし一部寸切商品は1,320円(税込)
・11,000円(税込)以上で送料無料!
※返品について
お客様都合での返品は承りかねます。
返品に関してはこちらよりご確認ください。

・本サイトでの最低取引価格は「税込550円~」となります。
なお、「税込550円未満のご注文」に関しては、
「税込550円」として処理させていただきます。
・問合せ商品は、後日当社からご連絡します。
・小数点以下切り上げです。
※箱単価=1本当たりの価格です。

サイズ 材質 表面処理 d d許容差 a c - - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
1×4 S45C(A) 生地 1 m6 0.12 0.2 11.66 1000 23.32 1営業日 0
1×5 S45C(A) 生地 1 m6 0.12 0.2 11.66 1000 23.32 1営業日 0
1×6 S45C(A) 生地 1 m6 0.12 0.2 12.21 1000 24.42 1営業日 0
1×8 S45C(A) 生地 1 m6 0.12 0.2 12.21 1000 24.42 1営業日 0
1×10 S45C(A) 生地 1 m6 0.12 0.2 12.21 1000 24.42 1営業日 0
1×12 S45C(A) 生地 1 m6 0.12 0.2 12.21 1000 24.42 1営業日 0
1×14 S45C(A) 生地 1 m6 0.12 0.2 13.42 1000 26.84 問合せ 0
1×15 S45C(A) 生地 1 m6 0.12 0.2 13.42 1000 26.84 1営業日 0
サイズ 材質 表面処理 d d許容差 a c - - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
1.2×4 S45C(A) 生地 1.2 m6 0.16 0.25 11.22 1000 22.44 1営業日 0
1.2×5 S45C(A) 生地 1.2 m6 0.16 0.25 11.22 1000 22.44 1営業日 0
1.2×6 S45C(A) 生地 1.2 m6 0.16 0.25 11.22 1000 22.44 1営業日 0
1.2×8 S45C(A) 生地 1.2 m6 0.16 0.25 11.22 1000 22.44 1営業日 0
1.2×10 S45C(A) 生地 1.2 m6 0.16 0.25 11.22 1000 22.44 1営業日 0
1.2×12 S45C(A) 生地 1.2 m6 0.16 0.25 12.21 1000 24.42 1営業日 0
1.2×20 S45C(A) 生地 1.2 m6 0.16 0.25 15.40 1000 30.80 1営業日 0
1.5×4 S45C(A) 生地 1.5 m6 0.2 0.3 11.00 1000 22.00 1営業日 0
サイズ 材質 表面処理 d d許容差 a c - - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
1.5×5 S45C(A) 生地 1.5 m6 0.2 0.3 11.00 1000 22.00 1営業日 0
1.5×6 S45C(A) 生地 1.5 m6 0.2 0.3 11.00 1000 22.00 1営業日 0
1.5×8 S45C(A) 生地 1.5 m6 0.2 0.3 11.22 1000 22.44 1営業日 0
1.5×10 S45C(A) 生地 1.5 m6 0.2 0.3 11.22 1000 22.44 1営業日 0
1.5×12 S45C(A) 生地 1.5 m6 0.2 0.3 11.22 1000 22.44 1営業日 0
1.5×14 S45C(A) 生地 1.5 m6 0.2 0.3 12.21 1000 24.42 1営業日 0
1.5×15 S45C(A) 生地 1.5 m6 0.2 0.3 12.21 1000 24.42 1営業日 0
1.5×16 S45C(A) 生地 1.5 m6 0.2 0.3 13.20 1000 26.40 1営業日 0
