テーパーピン

外ねじ付きテーパーピン

材質 S45C(Q)、ステンレス
表面処理 生地
サイズ 4~16
規格 -
-
-
特長 テーパーピンは軸への歯車等の「固定」、部品や機械の「位置決め」、再組立ての「再現性」のために用いられる機械要素で、テーパーリーマ穴へ打ち込んで使います。予めリーマ穴加工が出来る場合は平行ピン、組立て調整後にリーマ加工をする場合はテーパーピンを使用し、金型や頻繁に再組立てする場合はダウエルピンを使用すると一般に言われます。

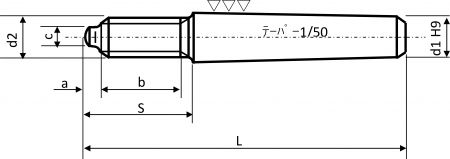

円筒形で次第に太くなる1/50テーパー(50mm進むと1mm太くなる)で他の部品と組み合わせ出来る外ねじ付き、反対側の端は平先(面取り有)です。ねじ部の無いテーパーピンや引抜き易い内ねじ付きのもあります。
取扱いは主に大喜多製となりJIS規格(JIS B 1358)ではなく大喜多規格品となります。嵌め合い公差がプラス目(H9)、表面粗さRa=0.8μm、また先端形状の僅かな違いなどJIS規格と若干の差異があります。
機械構造用炭素鋼S45C -Qの調質あり(硬さHRC30-37)とステンレス(SUS303相当材 硬さHRB93-HRC27)を選べます。ステンレスは耐食性が必要な場合にご利用ください。
サイズは『d1(最小径)×L(長さ)』です。Lは全長(先端から先端)です。

・全国一律送料880円(税込)
※ただし一部寸切商品は1,320円(税込)
・11,000円(税込)以上で送料無料!
※返品について
お客様都合での返品は承りかねます。
返品に関してはこちらよりご確認ください。

・本サイトでの最低取引価格は「税込550円~」となります。
なお、「税込550円未満のご注文」に関しては、
「税込550円」として処理させていただきます。
・問合せ商品は、後日当社からご連絡します。
・小数点以下切り上げです。
※箱単価=1本当たりの価格です。

サイズ 材質 表面処理 d1 (H9) d2 ピッチ c a b s 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
4×25 S45C(Q) 生地 4 M4 P0.7 2.5 2.6 11.5 15 118.80 500 237.60 1営業日 0
4×30 S45C(Q) 生地 4 M4 P0.7 2.5 2.6 11.5 15 122.10 100 244.20 1営業日 0
4×35 S45C(Q) 生地 4 M4 P0.7 2.5 2.6 11.5 15 103.40 100 206.80 1営業日 0
4×40 S45C(Q) 生地 4 M4 P0.7 2.5 2.6 11.5 15 110.00 100 220.00 1営業日 0
4×45 S45C(Q) 生地 4 M4 P0.7 2.5 2.6 11.5 15 114.40 100 228.80 1営業日 0
4×50 S45C(Q) 生地 4 M4 P0.7 2.5 2.6 11.5 15 118.80 100 237.60 1営業日 0
4×55 S45C(Q) 生地 4 M4 P0.7 2.5 2.6 11.5 15 124.30 100 248.60 1営業日 0
4×60 S45C(Q) 生地 4 M4 P0.7 2.5 2.6 11.5 15 135.30 100 270.60 1営業日 0
サイズ 材質 表面処理 d1 (H9) d2 ピッチ c a b s 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
4×65 S45C(Q) 生地 4 M4 P0.7 2.5 2.6 11.5 15 143.00 100 286.00 1営業日 0
4×70 S45C(Q) 生地 4 M4 P0.7 2.5 2.6 11.5 15 159.50 100 319.00 1営業日 0
4×75 S45C(Q) 生地 4 M4 P0.7 2.5 2.6 11.5 15 167.20 100 334.40 問合せ 0
4×80 S45C(Q) 生地 4 M4 P0.7 2.5 2.6 11.5 15 177.10 100 354.20 1営業日 0
4×85 S45C(Q) 生地 4 M4 P0.7 2.5 2.6 11.5 15 184.80 100 369.60 問合せ 0
5×30 S45C(Q) 生地 5 M5 P0.8 3.5 2.6 11.5 15 123.20 100 246.40 1営業日 0
5×35 S45C(Q) 生地 5 M5 P0.8 3.5 2.6 11.5 15 110.00 100 220.00 1営業日 0
5×40 S45C(Q) 生地 5 M5 P0.8 3.5 2.6 11.5 15 117.70 100 235.40 1営業日 0
サイズ 材質 表面処理 d1 (H9) d2 ピッチ c a b s 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
5×45 S45C(Q) 生地 5 M5 P0.8 3.5 2.6 11.5 15 123.20 100 246.40 1営業日 0
5×50 S45C(Q) 生地 5 M5 P0.8 3.5 2.6 11.5 15 134.20 100 268.40 1営業日 0
5×55 S45C(Q) 生地 5 M5 P0.8 3.5 2.6 11.5 15 138.60 100 277.20 1営業日 0
5×60 S45C(Q) 生地 5 M5 P0.8 3.5 2.6 11.5 15 147.40 100 294.80 1営業日 0
5×65 S45C(Q) 生地 5 M5 P0.8 3.5 2.6 11.5 15 156.20 100 312.40 1営業日 0
5×70 S45C(Q) 生地 5 M5 P0.8 3.5 2.6 11.5 15 170.50 100 341.00 1営業日 0
5×75 S45C(Q) 生地 5 M5 P0.8 3.5 2.6 11.5 15 176.00 100 352.00 1営業日 0
5×80 S45C(Q) 生地 5 M5 P0.8 3.5 2.6 11.5 15 187.00 100 374.00 1営業日 0
