皿ばね

皿ばね座金 キャップ用 軽荷重用(平和発條)

材質 鉄(または標準材)
表面処理 燐酸塩被膜
サイズ CDW-M3-L~CDW-M39-L
規格 -
-
-
特長 平和発條規格の六角穴付ボルト向け皿ばね座金、軽荷重用です。キャップスクリュー専用に設計された皿ばね座金です。JIS皿ばね座金2種(六角穴付ボルト用)規格軽荷重用より若干小径となっています。キャップ用ワッシャー、コニカル(円錐形)スプリングワッシャーとも呼びます。省スペースで高反発力を得ることができ、振動の緩和や緩み止め等を目的に使用します。ばね係数が大きく軸力の保持能力が高いため緩み止め効果があります。さらに軸力は座面の周りに均等に保持されボルト軸に曲げモーメントが働かない、表裏両面に在る半径方向のギザギザの突起がボルトのずれ動く事を防ぐ、内外周部には突起は無く局部的応力の負担が低減される等の特徴があります。

ボルトと座金のサイズを合わせてご使用ください。(М10ボルト→М10ワッシャー)
平和発條規格六角穴付ボルト皿ばね座金の重荷重用はこちらでご購入いただけます。

・全国一律送料880円(税込)
※ただし一部寸切商品は1,320円(税込)
・11,000円(税込)以上で送料無料!
※返品について
お客様都合での返品は承りかねます。
返品に関してはこちらよりご確認ください。

・本サイトでの最低取引価格は「税込550円~」となります。
なお、「税込550円未満のご注文」に関しては、
「税込550円」として処理させていただきます。
・問合せ商品は、後日当社からご連絡します。
・小数点以下切り上げです。
※箱単価=1本当たりの価格です。

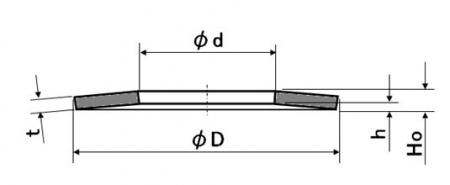

サイズ 材質 表面処理 d 基準 D 基準 t 基準 H 基準 - - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
CDW-M3-L 鉄(または標準材) 燐酸塩被膜 3.2 5.5 0.45 0.6 5.75 30000 11.49 1営業日 0
CDW-M4-L 鉄(または標準材) 燐酸塩被膜 4.25 7 0.5 0.7 6.00 20000 11.99 1営業日 0
CDW-M5-L 鉄(または標準材) 燐酸塩被膜 5.25 8.5 0.6 0.85 6.27 10000 12.54 1営業日 0
CDW-M6-L 鉄(または標準材) 燐酸塩被膜 6.4 10 0.7 1 7.14 10000 14.28 1営業日 0
CDW-M8-L 鉄(または標準材) 燐酸塩被膜 8.4 13 0.8 1.2 8.60 5000 17.19 1営業日 0
CDW-M10-L 鉄(または標準材) 燐酸塩被膜 10.6 16 1 1.5 11.99 2000 23.98 1営業日 0
CDW-M12-L 鉄(または標準材) 燐酸塩被膜 12.6 18 1.2 1.7 15.60 2000 31.20 1営業日 0
CDW-M14-L 鉄(または標準材) 燐酸塩被膜 14.6 21 1.4 1.95 23.17 1200 46.34 1営業日 0
サイズ 材質 表面処理 d 基準 D 基準 t 基準 H 基準 - - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
CDW-M16-L 鉄(または標準材) 燐酸塩被膜 16.9 24 1.6 2.25 33.11 800 66.22 1営業日 0
CDW-M18-L 鉄(または標準材) 燐酸塩被膜 18.9 27 1.8 2.55 49.79 500 99.58 1営業日 0
CDW-M20-L 鉄(または標準材) 燐酸塩被膜 20.9 30 2 2.8 63.45 400 126.90 1営業日 0
CDW-M22-L 鉄(または標準材) 燐酸塩被膜 22.9 33 2.3 3.1 88.09 250 176.18 1営業日 0
CDW-M24-L 鉄(または標準材) 燐酸塩被膜 25.4 36 2.5 3.4 136.18 200 272.36 1営業日 0
CDW-M27-L 鉄(または標準材) 燐酸塩被膜 28.2 40 2.6 3.7 158.95 200 317.90 1営業日 0
CDW-M30-L 鉄(または標準材) 燐酸塩被膜 31.2 45 3 4.2 219.34 100 438.68 1営業日 0
CDW-M33-L 鉄(または標準材) 燐酸塩被膜 34.5 50 3.2 4.6 234.74 80 × - 1営業日 0
サイズ 材質 表面処理 d 基準 D 基準 t 基準 H 基準 - - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
CDW-M36-L 鉄(または標準材) 燐酸塩被膜 37.5 54 3.5 5 337.04 70 × - 1営業日 0
CDW-M39-L 鉄(または標準材) 燐酸塩被膜 40.5 58 3.8 5.4 375.76 50 × - 1営業日 0
