皿ばね

皿ばね座金 キャップ用 重荷重用(平和発條)

材質 鉄(または標準材)
表面処理 燐酸塩被膜
サイズ CDW-M6-H~CDW-M30-H
規格 -
-
-
特長 平和発條規格の六角穴付ボルト向け皿ばね座金でキャップ用ワッシャー、コニカルスプリングワッシャーとも呼ばれます。こちらは重荷重用となります。キャップボルト用に専用設計された皿ばね座金でJIS規格皿ばね座金2種(六角穴付ボルト用)重荷重用より若干小径です。高反発力を省スペースで得ることができ振動の緩和や緩み止めなどに使用します。弾性係数が大きく高い軸力の保持能力がある為、高い緩み止め効果を発揮します。また軸力は座面の周りで均等に保持されボルト軸に曲げモーメントが働きません。両面に半径方向のギザギザの突起が在りボルトのずれ動く事を防ぎ、内外周部はフラットとして局部的応力の負担が低減されるように設計されています。

ボルトとサイズを合わせて(例M10ボルト→M10ワッシャー)ご使用ください。
平和発條規格の六角穴付ボルト皿ばね座金、軽荷重用のご購入はこちらへ。

・全国一律送料880円(税込)
※ただし一部寸切商品は1,320円(税込)
・11,000円(税込)以上で送料無料!
※返品について
お客様都合での返品は承りかねます。
返品に関してはこちらよりご確認ください。

・本サイトでの最低取引価格は「税込550円~」となります。
なお、「税込550円未満のご注文」に関しては、
「税込550円」として処理させていただきます。
・問合せ商品は、後日当社からご連絡します。
・小数点以下切り上げです。
※箱単価=1本当たりの価格です。

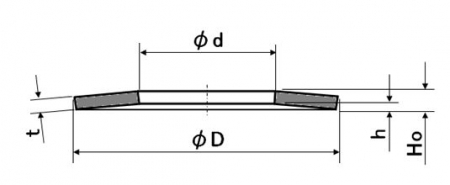

サイズ 材質 表面処理 d 基準 D 基準 t 基準 H 基準 - - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
CDW-M6-H 鉄(または標準材) 燐酸塩被膜 6.4 10 1 1.25 8.13 6000 16.26 1営業日 0
CDW-M8-H 鉄(または標準材) 燐酸塩被膜 8.4 13 1.2 1.55 10.38 3000 20.75 1営業日 0
CDW-M10-H 鉄(または標準材) 燐酸塩被膜 10.6 16 1.5 1.9 14.93 2000 29.86 1営業日 0
CDW-M12-H 鉄(または標準材) 燐酸塩被膜 12.6 18 1.8 2.2 19.94 1000 39.87 1営業日 0
CDW-M14-H 鉄(または標準材) 燐酸塩被膜 14.6 21 2 2.5 30.64 700 61.27 1営業日 0
CDW-M16-H 鉄(または標準材) 燐酸塩被膜 16.9 24 2.3 2.8 41.63 500 83.25 1営業日 0
CDW-M18-H 鉄(または標準材) 燐酸塩被膜 18.9 27 2.6 3.15 61.27 300 122.54 1営業日 0
CDW-M20-H 鉄(または標準材) 燐酸塩被膜 20.9 30 2.8 3.55 75.77 250 151.54 1営業日 0
サイズ 材質 表面処理 d 基準 D 基準 t 基準 H 基準 - - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
CDW-M22-H 鉄(または標準材) 燐酸塩被膜 22.9 33 3.2 3.9 137.39 200 274.78 1営業日 0
CDW-M24-H 鉄(または標準材) 燐酸塩被膜 25.4 36 3.5 4.25 176.88 150 353.76 1営業日 0
CDW-M27-H 鉄(または標準材) 燐酸塩被膜 28.2 40 3.8 4.75 208.89 100 417.78 1営業日 0
CDW-M30-H 鉄(または標準材) 燐酸塩被膜 31.2 45 4.2 5.2 304.92 100 609.84 1営業日 0
