溶接ナット

四角溶接ナット パイロット無し(1D形)

材質 鉄(または標準材)、ステンレス
表面処理 生地、三価クロメート
サイズ M3~M12
規格 -
JIS B 1196
-
特長 四角溶接ナットP無しや四角ウエルド(ウェルド)ナットパイロット無しとも呼びます。鋼板へ溶接して使用し、産業機械、自動車など様々な場所で幅広く利用されています。1D型はプロジェクション溶接用の突起(プロジェクション)が4つ、ナット本体の着座面四隅の外側にあり溶接部が回転軸からより遠くなる為、高トルクのねじ締結に有利です。呼び名の通り座面にパイロットが無い為ガイド穴を必要とせず、母材の表からネジ穴は見えません。溶接ナットにはこの四角タイプの他、省スペースの六角タイプ、薄板に最適なT型タイプ【プロジェクション溶接用(ダボ付き1A1B)とスポット溶接用(ダボなし2A2B)】が有ります。
プロジェクション溶接は電流を集中させて抵抗熱を発生させる溶接用の突起部(プロジェクション)を設けて加熱と同時に加圧接合をする抵抗溶接の一種です。発熱は極短時間、突起部に集中するので歪みとワークのダメージを最小にし、溶接時間が極短く、位置精度が高く複数部品を一度に溶接出来る等の特徴が有ります。

パイロット付き(1C)はこちらへ。

・全国一律送料880円(税込)
※ただし一部寸切商品は1,320円(税込)
・11,000円(税込)以上で送料無料!
※返品について
お客様都合での返品は承りかねます。
返品に関してはこちらよりご確認ください。

・本サイトでの最低取引価格は「税込550円~」となります。
なお、「税込550円未満のご注文」に関しては、
「税込550円」として処理させていただきます。
・問合せ商品は、後日当社からご連絡します。
・小数点以下切り上げです。
※箱単価=1本当たりの価格です。

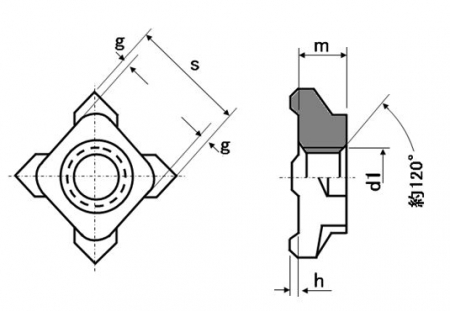

サイズ 材質 表面処理 P(ピッチ) s m h g min. g max. - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
M3 鉄(または標準材) 生地 0.5 8 2.7 0.8 0.3 1.5 5.11 3000 × - 1営業日 0
M4 鉄(または標準材) 生地 0.7 8 3.2 1 0.3 1.5 1.58 1000 3.15 即納可能 0
M5 鉄(または標準材) 生地 0.8 9 4 1 0.3 1.5 2.35 800 4.69 即納可能 0
M6 鉄(または標準材) 生地 1.0 10 5 1 0.3 1.5 3.17 500 6.34 即納可能 0
M8 鉄(または標準材) 生地 1.25 12 6 1 0.3 1.5 5.03 500 10.06 即納可能 0
M10 鉄(または標準材) 生地 1.5 14 8 1 0.3 1.5 10.23 200 20.46 即納可能 0
M12 鉄(または標準材) 生地 1.75 17 8 1.2 0.5 2 14.72 250 29.44 即納可能 0
M3 鉄(または標準材) 三価クロメート 0.5 8 2.7 0.8 0.3 1.5 5.78 3000 × - 1営業日 0
サイズ 材質 表面処理 P(ピッチ) s m h g min. g max. - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
M4 鉄(または標準材) 三価クロメート 0.7 8 3.2 1 0.3 1.5 2.38 1000 × - 1営業日 0
M5 鉄(または標準材) 三価クロメート 0.8 9 4 1 0.3 1.5 3.63 800 × - 1営業日 0
M6 鉄(または標準材) 三価クロメート 1.0 10 5 1 0.3 1.5 4.29 500 × - 1営業日 0
M8 鉄(または標準材) 三価クロメート 1.25 12 6 1 0.3 1.5 7.73 500 × - 1営業日 0
M10 鉄(または標準材) 三価クロメート 1.5 14 8 1 0.3 1.5 15.78 200 × - 1営業日 0
M12 鉄(または標準材) 三価クロメート 1.75 17 8 1.2 0.5 2 22.44 250 × - 1営業日 0
M4 ステンレス 生地 0.7 8 3.2 1 0.3 1.5 18.75 1000 37.49 即納可能 0
M5 ステンレス 生地 0.8 9 4 1 0.3 1.5 21.07 800 42.13 即納可能 0
サイズ 材質 表面処理 P(ピッチ) s m h g min. g max. - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
M6 ステンレス 生地 1.0 10 5 1 0.3 1.5 23.32 500 46.64 即納可能 0
M8 ステンレス 生地 1.25 12 6 1 0.3 1.5 34.65 500 69.30 即納可能 0
M10 ステンレス 生地 1.5 14 8 1 0.3 1.5 60.04 400 120.08 即納可能 0
M12 ステンレス 生地 1.75 17 8 1.2 0.5 2 96.10 200 × - 1営業日 0
