止め輪・ピン、機械部品・工具

外ねじ付きテーパーピン

材質 S45C(Q)、ステンレス
表面処理 生地
サイズ 4~16
規格 -
-
-
特長 テーパーピンは軸への歯車等の「固定」、部品や機械の「位置決め」、再組立ての「再現性」のために用いられる機械要素で、テーパーリーマ穴へ打ち込んで使います。予めリーマ穴加工が出来る場合は平行ピン、組立て調整後にリーマ加工をする場合はテーパーピンを使用し、金型や頻繁に再組立てする場合はダウエルピンを使用すると一般に言われます。

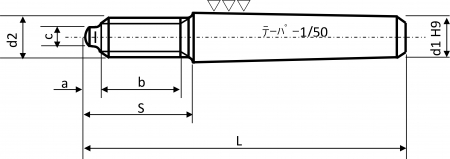

円筒形で次第に太くなる1/50テーパー(50mm進むと1mm太くなる)で他の部品と組み合わせ出来る外ねじ付き、反対側の端は平先(面取り有)です。ねじ部の無いテーパーピンや引抜き易い内ねじ付きのもあります。
取扱いは主に大喜多製となりJIS規格(JIS B 1358)ではなく大喜多規格品となります。嵌め合い公差がプラス目(H9)、表面粗さRa=0.8μm、また先端形状の僅かな違いなどJIS規格と若干の差異があります。
機械構造用炭素鋼S45C -Qの調質あり(硬さHRC30-37)とステンレス(SUS303相当材 硬さHRB93-HRC27)を選べます。ステンレスは耐食性が必要な場合にご利用ください。
サイズは『d1(最小径)×L(長さ)』です。Lは全長(先端から先端)です。

・全国一律送料880円(税込)
※ただし一部寸切商品は1,320円(税込)
・11,000円(税込)以上で送料無料!
※返品について
お客様都合での返品は承りかねます。
返品に関してはこちらよりご確認ください。

・本サイトでの最低取引価格は「税込550円~」となります。
なお、「税込550円未満のご注文」に関しては、
「税込550円」として処理させていただきます。
・問合せ商品は、後日当社からご連絡します。
・小数点以下切り上げです。
※箱単価=1本当たりの価格です。

サイズ 材質 表面処理 d1 (H9) d2 ピッチ c a b s 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
10×90 ステンレス 生地 10 M10 P1.5 7 4 20 25 929.50 30 1,859 1営業日 0
10×100 ステンレス 生地 10 M10 P1.5 7 4 20 25 1,144 30 2,288 1営業日 0
12×70 ステンレス 生地 12 M12 P1.75 9 4.95 22 30 834.90 30 1,670 1営業日 0
12×80 ステンレス 生地 12 M12 P1.75 9 4.95 22 30 988.90 25 1,978 1営業日 0
12×90 ステンレス 生地 12 M12 P1.75 9 4.95 22 30 1,105 25 2,209 1営業日 0
12×100 ステンレス 生地 12 M12 P1.75 9 4.95 22 30 1,317 25 2,634 1営業日 0
13×70 ステンレス 生地 13 M12 P1.75 9 4.95 22 30 973.50 25 1,947 1営業日 0
13×80 ステンレス 生地 13 M12 P1.75 9 4.95 22 30 1,143 25 2,286 1営業日 0
サイズ 材質 表面処理 d1 (H9) d2 ピッチ c a b s 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
13×90 ステンレス 生地 13 M12 P1.75 9 4.95 22 30 1,295 20 2,590 1営業日 0
13×100 ステンレス 生地 13 M12 P1.75 9 4.95 22 30 1,468 20 2,935 1営業日 0
