マシンキー

両丸キー 新JIS

材質 S45C、ステンレス
表面処理 生地
サイズ 3×3~36×20
規格 -
-
-
特長 キー(英語key)はシャフト(軸)からの回転力を歯車等素へ効果的に伝えるために、相互をすべらないように締結させる機械要素で平行キーのほかマシンキー、スッピルキー、シャフトキーといった様々な名で呼ばれます。こちらの両端丸先の四角棒鋼「両丸キー」の他、片側丸端の「片丸キー」、両端が平らの「両角キー」をキー溝の位置によって使い分けます。こちらは197年代のJIS規格改定時に寸法と公差が大幅に見直しされた新JIS規格品です。軸の太さに対応するキーの幅と高さサイズ、対応するキー溝等も規定されていますのでシャフトが決まれば対応するキーのサイズも決まります。長さは取り付けるボス(軸と締結する機械要素)側の長さによって選択されます。
ボスにはキーをはめ込む溝を加工し、シャフトのキー溝にキーをはめ込み嵌合させる「沈みキー」は重荷重用(動力伝達用)に、シャフトのキー溝無しで嵌合させる「平キー」は軽荷重用に利用されます。勾配キーは十分なトルク伝達が行えない場合に、また、テーパーシャフトには加工のしやすさから半月キーが主に用いられます。

・全国一律送料880円(税込)
※ただし一部寸切商品は1,320円(税込)
・11,000円(税込)以上で送料無料!
※返品について
お客様都合での返品は承りかねます。
返品に関してはこちらよりご確認ください。

・本サイトでの最低取引価格は「税込550円~」となります。
なお、「税込550円未満のご注文」に関しては、
「税込550円」として処理させていただきます。
・問合せ商品は、後日当社からご連絡します。
・小数点以下切り上げです。
※箱単価=1本当たりの価格です。

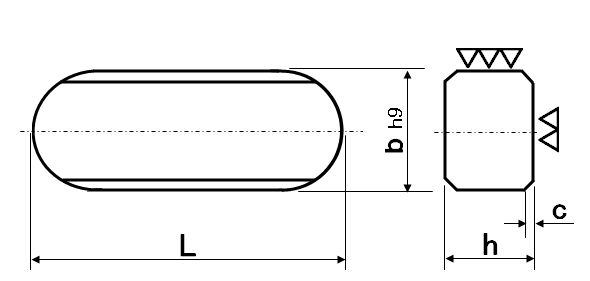

サイズ 材質 表面処理 b b許容差 h h許容差 c min. c max. - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
3×3×6 S45C 生地 3 h9 3 h9 0.16 0.25 80.63 100 161.26 1営業日 0
3×3×8 S45C 生地 3 h9 3 h9 0.16 0.25 80.63 100 161.26 1営業日 0
3×3×10 S45C 生地 3 h9 3 h9 0.16 0.25 80.63 100 161.26 1営業日 0
3×3×12 S45C 生地 3 h9 3 h9 0.16 0.25 80.63 100 161.26 1営業日 0
3×3×14 S45C 生地 3 h9 3 h9 0.16 0.25 80.63 100 161.26 1営業日 0
3×3×15 S45C 生地 3 h9 3 h9 0.16 0.25 80.63 100 161.26 1営業日 0
3×3×16 S45C 生地 3 h9 3 h9 0.16 0.25 80.63 100 161.26 1営業日 0
3×3×18 S45C 生地 3 h9 3 h9 0.16 0.25 80.63 100 161.26 1営業日 0
サイズ 材質 表面処理 b b許容差 h h許容差 c min. c max. - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
3×3×20 S45C 生地 3 h9 3 h9 0.16 0.25 80.63 100 161.26 1営業日 0
4×4×8 S45C 生地 4 h9 4 h9 0.16 0.25 57.09 100 114.18 1営業日 0
4×4×10 S45C 生地 4 h9 4 h9 0.16 0.25 57.09 100 114.18 1営業日 0
4×4×12 S45C 生地 4 h9 4 h9 0.16 0.25 57.09 100 114.18 1営業日 0
4×4×14 S45C 生地 4 h9 4 h9 0.16 0.25 57.09 100 114.18 1営業日 0
4×4×15 S45C 生地 4 h9 4 h9 0.16 0.25 57.09 100 114.18 1営業日 0
4×4×16 S45C 生地 4 h9 4 h9 0.16 0.25 57.09 100 114.18 1営業日 0
4×4×18 S45C 生地 4 h9 4 h9 0.16 0.25 57.09 100 114.18 1営業日 0
サイズ 材質 表面処理 b b許容差 h h許容差 c min. c max. - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
4×4×20 S45C 生地 4 h9 4 h9 0.16 0.25 57.09 100 114.18 1営業日 0
4×4×22 S45C 生地 4 h9 4 h9 0.16 0.25 57.09 100 114.18 1営業日 0
4×4×24 S45C 生地 4 h9 4 h9 0.16 0.25 57.09 100 114.18 1営業日 0
4×4×25 S45C 生地 4 h9 4 h9 0.16 0.25 57.09 100 114.18 1営業日 0
4×4×28 S45C 生地 4 h9 4 h9 0.16 0.25 57.09 100 114.18 1営業日 0
4×4×30 S45C 生地 4 h9 4 h9 0.16 0.25 57.09 100 114.18 1営業日 0
4×4×32 S45C 生地 4 h9 4 h9 0.16 0.25 59.84 100 119.68 1営業日 0
4×4×35 S45C 生地 4 h9 4 h9 0.16 0.25 59.84 100 119.68 1営業日 0
