各種止め輪

丸S形止め輪

材質 鉄(または標準材)
表面処理 燐酸塩被膜
サイズ ISTW-6~ISTW-80
規格 -
-
-
特長 シャフトの円周状の溝へはめ込んで部品の固定や位置決め抜け止めとして使用する"スラスト方向取付けタイプ"の止め輪 軸用です。取付けた時にラグ(取付け作業用の突起部)の出っ張りがなく外周が軸と同心円の円となるので止め輪の外側へほかの部品を使用することができます。
使用法は軸用C形止め輪と同じですが軸との接点が異なります。C形止め輪は内周全体で溝と接しますが丸S形止め輪は溝に2個のラグと反対側の内周の三点で接するため、耐える事のできる軸方向の荷重(スラスト荷重)が約2/3になります。
取り付けには止め輪用工具を用います。ラグの小さな穴に工具先端を差し込んで外径を広げて軸に通し、スラスト方向に(軸方向と平行に)溝の位置まで移動させ開放して溝に嵌めます。ガタツキの原因となるため再利用はしません。
取付け側先端部が直線のC形止め輪用プライヤー 軸用と先端がL状に曲がっているC形止め輪用プライヤー 軸用 L型があります。軸用取付工具は工具先端がグリップ部を握ることで開きます。

軸用の呼びサイズは軸の径です。

・全国一律送料880円(税込)
※ただし一部寸切商品は1,320円(税込)
・11,000円(税込)以上で送料無料!
※返品について
お客様都合での返品は承りかねます。
返品に関してはこちらよりご確認ください。

・本サイトでの最低取引価格は「税込550円~」となります。
なお、「税込550円未満のご注文」に関しては、
「税込550円」として処理させていただきます。
・問合せ商品は、後日当社からご連絡します。
・小数点以下切り上げです。
※箱単価=1本当たりの価格です。

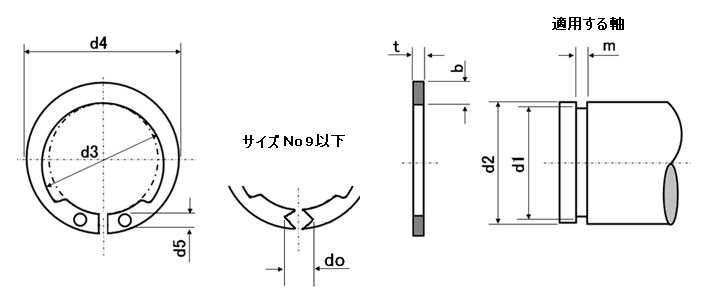

サイズ 材質 表面処理 d3 d4 t b d0 d1 d2 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
ISTW-6 鉄(または標準材) 燐酸塩被膜 5.6 8 0.5 1.2 2.2 6 5.7 6.88 1000 20.63 1営業日 0
ISTW-7 鉄(または標準材) 燐酸塩被膜 6.5 9.3 0.6 1.4 2.6 7 6.7 6.88 1000 20.63 1営業日 0
ISTW-8 鉄(または標準材) 燐酸塩被膜 7.4 10.6 0.7 1.6 3 8 7.6 7.11 1000 21.32 1営業日 0
ISTW-9 鉄(または標準材) 燐酸塩被膜 8.4 12 0.8 1.8 3.4 9 8.6 7.39 1000 22.15 1営業日 0
ISTW-10 鉄(または標準材) 燐酸塩被膜 9.3 13.3 1 2 1.2 10 9.6 8.01 500 24.03 1営業日 0
ISTW-11 鉄(または標準材) 燐酸塩被膜 10.2 14.4 1 2.1 1.2 11 10.5 8.56 500 25.68 1営業日 0
ISTW-12 鉄(または標準材) 燐酸塩被膜 11.1 15.5 1 2.2. 1.2 12 11.5 7.22 500 21.65 1営業日 0
ISTW-13 鉄(または標準材) 燐酸塩被膜 12 16.6 1 2.3 1.2 13 12.4 8.34 500 25.02 1営業日 0
サイズ 材質 表面処理 d3 d4 t b d0 d1 d2 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
ISTW-14 鉄(または標準材) 燐酸塩被膜 12.9 17.5 1 2.3 1.2 14 13.4 8.56 500 25.68 1営業日 0
ISTW-15 鉄(または標準材) 燐酸塩被膜 13.8 18.6 1 2.4 1.2 15 14.3 10.02 500 30.07 1営業日 0
ISTW-16 鉄(または標準材) 燐酸塩被膜 14.7 19.7 1 2.5 1.2 16 15.2 10.32 500 30.96 1営業日 0
ISTW-17 鉄(または標準材) 燐酸塩被膜 15.7 20.9 1 2.6 1.2 17 16.2 10.32 500 30.96 1営業日 0
ISTW-18 鉄(または標準材) 燐酸塩被膜 16.5 21.9 1.2 2.7 1.5 18 17 11.77 500 35.31 1営業日 0
ISTW-19 鉄(または標準材) 燐酸塩被膜 17.5 23.1 1.2 2.8 1.5 19 18 12.05 500 36.14 1営業日 0
ISTW-20 鉄(または標準材) 燐酸塩被膜 18.5 24.3 1.2 2.9 1.5 20 19 12.83 500 38.48 1営業日 0
ISTW-21 鉄(または標準材) 燐酸塩被膜 19.5 25.5 1.2 3 1.5 21 20 13.99 500 41.95 1営業日 0
サイズ 材質 表面処理 d3 d4 t b d0 d1 d2 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
ISTW-22 鉄(または標準材) 燐酸塩被膜 20.5 26.5 1.2 3 1.5 22 21 13.99 500 41.95 1営業日 0
ISTW-24 鉄(または標準材) 燐酸塩被膜 22.2 28.6 1.2 3.2 1.5 24 22.9 17.10 500 51.29 問合せ 0
ISTW-25 鉄(または標準材) 燐酸塩被膜 23.2 29.8 1.2 3.3 1.5 25 23.9 18.57 500 55.71 1営業日 0
ISTW-26 鉄(または標準材) 燐酸塩被膜 24.2 31 1.2 3.4 1.5 26 24.9 19.11 200 57.33 問合せ 0
ISTW-28 鉄(または標準材) 燐酸塩被膜 25.9 33.1 1.5 3.6 1.8 28 26.6 21.74 200 65.21 1営業日 0
ISTW-30 鉄(または標準材) 燐酸塩被膜 27.9 35.3 1.5 3.7 1.8 30 28.6 23.92 200 71.75 1営業日 0
ISTW-32 鉄(または標準材) 燐酸塩被膜 29.6 37.4 1.5 3.9 1.8 32 30.3 26.26 200 78.78 1営業日 0
ISTW-34 鉄(または標準材) 燐酸塩被膜 31.5 39.7 1.5 4.1 1.8 34 32.3 31.22 200 93.66 1営業日 0
