皿ばね

皿ばね座金 ねじ用 軽荷重用(JIS)

材質 鉄(または標準材)
表面処理 燐酸塩被膜
サイズ JIS M3-1L~JIS M30-1L
規格 -
JIS B 1251
-
特長 JIS B 1251規格のボルト向け皿ばね座金です。コニカル(円錐形)スプリングワッシャー(conical spring washer)とも呼びます。こちらは軽荷重用で、重荷重用もあります。皿のような薄い円錐台形状で被締結材とボルト・ナットの間に広い面をワーク側として挿入します。締結する際には押しつぶす形になります。過荷重となる可能性がありますので完全に押しつぶすことはしないようにします。緩み止めや振動の緩和、衝撃の吸収といった目的で使用されます。
皿ばね形状はばね係数が大きく省スペースで高反発力が得られます。そのため軸力の保持能力が高く緩み止めとして働きます。また大きな弾性エネルギーを蓄えることで軸力の低下を補うことが出来ます。ボルトの軸力を座面で均等に支持できる軸対称の形状でボルトに曲げモーメントが働かないというのも利点です。高反発力で振動の緩和や衝撃の吸収としても効果的です。
六角穴付ボルト用皿ばね座金(JIS)軽荷重用重荷重用もあります。
ボルトと呼び径サイズを合わせてご使用ください。(M10ボルト→M10ワッシャー)

・全国一律送料880円(税込)
※ただし一部寸切商品は1,320円(税込)
・11,000円(税込)以上で送料無料!
※返品について
お客様都合での返品は承りかねます。
返品に関してはこちらよりご確認ください。

・本サイトでの最低取引価格は「税込550円~」となります。
なお、「税込550円未満のご注文」に関しては、
「税込550円」として処理させていただきます。
・問合せ商品は、後日当社からご連絡します。
・小数点以下切り上げです。
※箱単価=1本当たりの価格です。

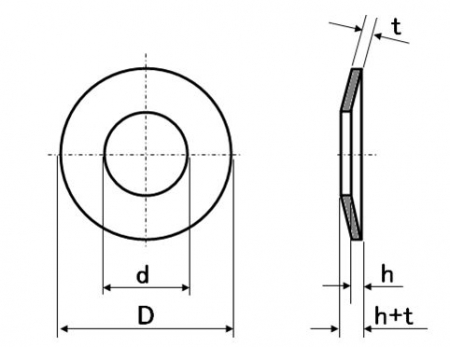

サイズ 材質 表面処理 d 基準 D 基準 t 基準 H 基準 - - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
JIS M3-1L 鉄(または標準材) 燐酸塩被膜 3.2 7 0.5 0.75 2.34 25000 × - 1営業日 0
JIS M4-1L 鉄(または標準材) 燐酸塩被膜 4.3 9 0.7 0.95 2.54 10000 × - 1営業日 0
JIS M5-1L 鉄(または標準材) 燐酸塩被膜 5.3 10 0.8 1.1 3.06 10000 × - 1営業日 0
JIS M6-1L 鉄(または標準材) 燐酸塩被膜 6.4 12.5 1 1.35 4.46 4000 × - 1営業日 0
JIS M8-1L 鉄(または標準材) 燐酸塩被膜 8.4 17 1.4 1.85 7.48 1500 × - 1営業日 0
JIS M10-1L 鉄(または標準材) 燐酸塩被膜 10.5 21 1.8 2.3 13.12 1000 × - 1営業日 0
JIS M12-1L 鉄(または標準材) 燐酸塩被膜 13 24 2.2 2.7 24.59 500 × - 1営業日 0
JIS M14-1L 鉄(または標準材) 燐酸塩被膜 15 28 2.5 3.15 32.77 400 × - 1営業日 0
サイズ 材質 表面処理 d 基準 D 基準 t 基準 H 基準 - - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
JIS M16-1L 鉄(または標準材) 燐酸塩被膜 17 30 2.8 3.5 38.64 300 × - 1営業日 0
JIS M18-1L 鉄(または標準材) 燐酸塩被膜 19 34 3 3.9 70.84 200 × - 1営業日 0
JIS M20-1L 鉄(または標準材) 燐酸塩被膜 21 37 3.5 4.4 83.16 150 × - 1営業日 0
JIS M22-1L 鉄(または標準材) 燐酸塩被膜 23 39 3.5 4.7 91.79 150 × - 1営業日 0
JIS M24-1L 鉄(または標準材) 燐酸塩被膜 25 44 4 5.2 145.42 100 × - 1営業日 0
JIS M27-1L 鉄(または標準材) 燐酸塩被膜 28 50 4.5 5.9 192.28 70 × - 1営業日 0
JIS M30-1L 鉄(または標準材) 燐酸塩被膜 31 56 5 6.6 245.85 40 × - 1営業日 0
