皿ばね

皿ばね座金 キャップ用 重荷重用(JIS)

材質 鉄(または標準材)
表面処理 燐酸塩被膜
サイズ JIS M4-2H~JIS M27-2H
規格 -
JIS B 1251
-
特長 JIS B 1251規格の六角穴付ボルト向け皿ばね座金(重荷重用)です。JIS皿ばね座金2種、コニカルスプリングワッシャー(conical spring washer)とも呼びます。軽荷重用より2から数倍の荷重に適応します。薄い円錐台状でキャップスクリュー用のザグリ穴に収まる外径はJIS規格のザグリ径に準じて比較的小径です。被締結材とボルトの間に狭い面をボルト側にして差し込み、締結時は押し潰されるように変形します。完全に押し潰されてしまう場合は締め付けトルクが大きく過荷重です。緩み止めや振動の緩和のため利用されます。
高強度の六角穴付ボルトでの締結は高い締め付けトルクで軸力を高めねじを緩み難くしますが、皿ばね座金は高トルクのねじ締結をサポートします。ばね係数が大きく省スペースで高反発力が得られ軸力の保持能力が高く、また大きな弾性エネルギーを蓄えることで軸力の低下を補い緩み止めとして働きます。ボルトの軸力を座面で均等に支持できる形状ですのでボルトに曲げモーメントが掛かりません。
ボルトと呼び径を合わせて下さい。(M10ボルト→M10ワッシャー)

・全国一律送料880円(税込)
※ただし一部寸切商品は1,320円(税込)
・11,000円(税込)以上で送料無料!
※返品について
お客様都合での返品は承りかねます。
返品に関してはこちらよりご確認ください。

・本サイトでの最低取引価格は「税込550円~」となります。
なお、「税込550円未満のご注文」に関しては、
「税込550円」として処理させていただきます。
・問合せ商品は、後日当社からご連絡します。
・小数点以下切り上げです。
※箱単価=1本当たりの価格です。

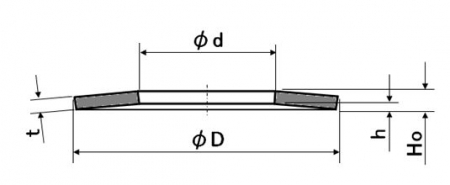

サイズ 材質 表面処理 d 基準 D 基準 t 基準 H 基準 - - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
JIS M4-2H 鉄(または標準材) 燐酸塩被膜 4.3 7.5 0.8 0.95 3.16 12000 × - 1営業日 0
JIS M5-2H 鉄(または標準材) 燐酸塩被膜 5.3 9 1 1.2 3.85 6000 × - 1営業日 0
JIS M6-2H 鉄(または標準材) 燐酸塩被膜 6.4 10.5 1.2 1.4 4.56 5000 × - 1営業日 0
JIS M8-2H 鉄(または標準材) 燐酸塩被膜 8.4 13.5 1.4 1.75 5.81 3000 × - 1営業日 0
JIS M10-2H 鉄(または標準材) 燐酸塩被膜 10.5 16.5 1.8 2.2 8.43 2000 × - 1営業日 0
JIS M12-2H 鉄(または標準材) 燐酸塩被膜 13 19 2 2.5 11.14 1000 × - 1営業日 0
JIS M14-2H 鉄(または標準材) 燐酸塩被膜 15 22 2.2 2.8 15.16 700 × - 1営業日 0
JIS M16-2H 鉄(または標準材) 燐酸塩被膜 17 25 2.5 3.3 28.19 500 × - 1営業日 0
サイズ 材質 表面処理 d 基準 D 基準 t 基準 H 基準 - - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
JIS M18-2H 鉄(または標準材) 燐酸塩被膜 19 28 3 3.75 51.68 300 × - 1営業日 0
JIS M20-2H 鉄(または標準材) 燐酸塩被膜 21 31 3.5 4.25 67.76 250 × - 1営業日 0
JIS M22-2H 鉄(または標準材) 燐酸塩被膜 23 34 4 4.8 91.17 200 × - 1営業日 0
JIS M24-2H 鉄(または標準材) 燐酸塩被膜 25 37 4.5 5.3 134.31 150 × - 1営業日 0
JIS M27-2H 鉄(または標準材) 燐酸塩被膜 28 41 5 5.9 1,289 100 × - 1営業日 0
