ダウエルピン

ダウエルピン C形

材質 SCM
表面処理 生地
サイズ 3~13
規格 -
-
-

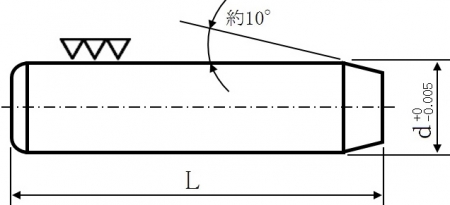

特長 こちらのダウエルピン(ダボピンやノックピンとも呼ばれる)は大喜多製(大喜多規格品)となりJIS規格ダウエルピン(JIS B 1355)・金型用ダウエルピン(JIS B 5062)とは若干の違いがあります。A形B形・C型とも先端が面取りされた平先の円筒状で、片端は約10°での幅広の面取りになっています。公差は外径にかかわらずA形は+0.005〜+0.010、B形は0〜+0.005とやや細め、C形は-0.005〜0のマイナス目です。靭性(粘り強さ)に優れたクロムモリブデン鋼SCM445相当材を使用し熱処理で靭性を保ちながら(調質処理)硬度はHRC58〜62と高めています。
ダウエルピンは、材木と木材を接合させる際に用いる“ダボ(英 dowel) ”の様に、鋼製の二つの部材へ突き入れて使用するピンのという意味で“dowel pin”と呼ばれます。部材の位置精度の高いリーマ穴へピンを挿入し、組立て時の「位置決め」や再組立て時の「再現精度を高める」ために使用します。平行ピンと比較して高硬度・高精度の為、再組立てが多い箇所や金型等に用いられています。

サイズは『d1(外径)×L(長さ)』です。Lは両端を含む全長です。

・全国一律送料880円(税込)
※ただし一部寸切商品は1,320円(税込)
・11,000円(税込)以上で送料無料!
※返品について
お客様都合での返品は承りかねます。
返品に関してはこちらよりご確認ください。

・本サイトでの最低取引価格は「税込550円~」となります。
なお、「税込550円未満のご注文」に関しては、
「税込550円」として処理させていただきます。
・問合せ商品は、後日当社からご連絡します。
・小数点以下切り上げです。
※箱単価=1本当たりの価格です。

サイズ 材質 表面処理 - - - - - - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
3×10 SCM 生地 18.70 1000 37.40 1営業日 0
3×12 SCM 生地 18.70 1000 37.40 1営業日 0
3×16 SCM 生地 18.59 1000 37.18 1営業日 0
3×20 SCM 生地 18.15 1000 36.30 1営業日 0
3×25 SCM 生地 23.10 500 46.20 1営業日 0
3×30 SCM 生地 23.54 500 47.08 1営業日 0
3×35 SCM 生地 24.09 500 48.18 1営業日 0
3×40 SCM 生地 24.75 500 49.50 1営業日 0
サイズ 材質 表面処理 - - - - - - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
3×45 SCM 生地 27.39 500 54.78 1営業日 0
3×50 SCM 生地 26.95 500 53.90 問合せ 0
4×10 SCM 生地 16.50 1000 33.00 1営業日 0
4×12 SCM 生地 16.17 1000 32.34 1営業日 0
4×16 SCM 生地 23.54 1000 47.08 1営業日 0
4×20 SCM 生地 23.54 500 47.08 1営業日 0
4×25 SCM 生地 27.94 500 55.88 1営業日 0
4×30 SCM 生地 28.60 100 57.20 1営業日 0
サイズ 材質 表面処理 - - - - - - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
4×35 SCM 生地 32.45 100 64.90 問合せ 0
4×40 SCM 生地 32.12 100 64.24 1営業日 0
4×45 SCM 生地 42.90 100 85.80 1営業日 0
4×50 SCM 生地 43.67 100 87.34 1営業日 0
4×55 SCM 生地 43.67 100 87.34 問合せ 0
5×10 SCM 生地 20.02 500 40.04 1営業日 0
5×12 SCM 生地 20.57 500 41.14 1営業日 0
5×15 SCM 生地 24.64 500 49.28 1営業日 0
