止め輪・ピン、機械部品・工具

C形止め輪 軸用

材質 鉄(または標準材)、ステンレス
表面処理 生地、燐酸塩被膜
サイズ 3~300
規格 JIS B 2804
DIN471
特長 外観がアルファベットCに似ているのでC形の名で呼ばれ、リテーニングリング、サークリップ、スナップリングの名もあります。こちらはシャフト(軸)に円周状に加工された溝にはめ込む軸用の偏芯型(内径と外径の中心がずれている)止め輪です。穴用もあります。
軸と平行(スラスト方向)に移動させ所定の位置に固定しますので“スラスト方向取付けタイプ"と言われます。取り付け時は止め輪用工具を用い「ラグ」と呼ばれる突起部分の小さな穴に工具先端を差し込んで止め輪を広げます。止め輪の外周全体で溝と接するので三点で溝に接する丸S形止め輪E形止め輪(ラジアル方向の挿入で取付けが簡単)より耐スラスト荷重(軸方向の耐荷重)が大きいという特徴が有ります。再利用や装着時の輪の広げ過ぎはガタツキの原因となりますので避けてください。
呼びサイズは取り付ける軸の外径です。

取付け側先端部が直線のC形止め輪用プライヤー 軸用と先端がL状に曲がっているC形止め輪用プライヤー 軸用 L型があります。軸用取付工具は工具先端がグリップ部を握ることで開きます。

・全国一律送料880円(税込)
※ただし一部寸切商品は1,320円(税込)
・11,000円(税込)以上で送料無料!
※返品について
お客様都合での返品は承りかねます。
返品に関してはこちらよりご確認ください。

・本サイトでの最低取引価格は「税込550円~」となります。
なお、「税込550円未満のご注文」に関しては、
「税込550円」として処理させていただきます。
・問合せ商品は、後日当社からご連絡します。
・小数点以下切り上げです。
※箱単価=1本当たりの価格です。

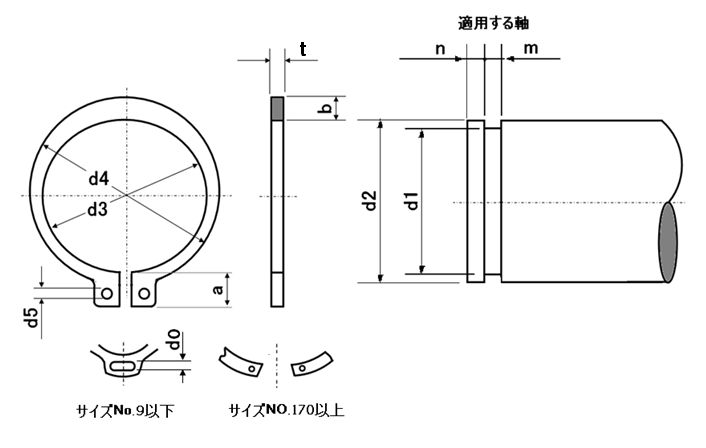

サイズ 材質 表面処理 d3 (基準) t (基準) b (約) a (約) d5 d2 m (基準) 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
9 ステンレス 生地 8.1 0.65 1.0 2.2 1.0 8.4 0.7 13.71 2000 27.42 1営業日 0
10 ステンレス 生地 9.3 1 1.6 3 1.2 9.6 1.15 16.97 2000 33.93 即納可能 0
11 ステンレス 生地 10.2 1 1.8 3.1 1.2 10.5 1.15 17.33 2000 34.65 1営業日 0
12 ステンレス 生地 11.1 1 1.8 3.2 1.5 11.5 1.15 16.85 2000 33.69 即納可能 0
13 ステンレス 生地 12 1 1.8 3.3 1.5 12.4 1.15 18.53 2000 37.05 1営業日 0
14 ステンレス 生地 12.9 1 2 3.4 1.7 13.4 1.15 19.91 2000 39.82 1営業日 0
15 ステンレス 生地 13.8 1 2.1 3.5 1.7 14.3 1.15 20.48 2000 40.95 即納可能 0
16 ステンレス 生地 14.7 1 2.2 3.6 1.7 15.2 1.15 20.95 2000 41.89 1営業日 0
サイズ 材質 表面処理 d3 (基準) t (基準) b (約) a (約) d5 d2 m (基準) 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
17 ステンレス 生地 15.7 1 2.2 3.7 1.7 16.2 1.15 21.97 2000 43.94 1営業日 0
18 ステンレス 生地 16.5 1.2 2.6 3.8 1.7 17 1.35 24.57 1000 49.13 1営業日 0
19 ステンレス 生地 17.5 1.2 2.7 3.8 2 18 1.35 25.50 1000 51.00 1営業日 0
20 ステンレス 生地 18.5 1.2 2.7 3.9 2 19 1.35 26.43 1000 52.85 即納可能 0
21 ステンレス 生地 19.5 1.2 2.7 4 2 20 1.35 28.99 1000 57.97 1営業日 0
22 ステンレス 生地 20.5 1.2 2.7 4.1 2 21 1.35 30.40 1000 60.79 1営業日 0
23 ステンレス 生地 21.4 1.2 2.9 4.5 2 22 1.35 32.03 500 64.05 1営業日 0
24 ステンレス 生地 22.2 1.2 3.1 4.2 2 22.9 1.35 33.66 500 67.32 1営業日 0
サイズ 材質 表面処理 d3 (基準) t (基準) b (約) a (約) d5 d2 m (基準) 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
25 ステンレス 生地 23.2 1.2 3.1 4.3 2 23.9 1.35 35.30 500 70.60 即納可能 0
26 ステンレス 生地 24.2 1.2 3.1 4.4 2 24.9 1.35 36.48 500 72.96 1営業日 0
28 ステンレス 生地 25.9 1.5 3.1 4.6 2 26.6 1.65 44.42 500 88.84 1営業日 0
29 ステンレス 生地 26.9 1.5 3.5 4.7 2 27.6 1.65 49.33 500 98.65 1営業日 0
30 ステンレス 生地 27.9 1.5 3.5 4.8 2 28.6 1.65 52.36 400 104.72 即納可能 0
32 ステンレス 生地 29.6 1.5 3.5 5 2.5 30.3 1.65 58.22 400 116.43 1営業日 0
34 ステンレス 生地 31.5 1.5 4 5.3 2.5 32.3 1.65 64.68 300 129.36 1営業日 0
35 ステンレス 生地 32.2 1.5 4 5.4 2.5 33 1.65 68.38 300 136.76 1営業日 0
