皿ばね

皿ばね座金 キャップ用 軽荷重用(JIS)

材質 鉄(または標準材)
表面処理 燐酸塩被膜
サイズ JIS M4-2L~JIS M30-2L
規格 JIS B 1251
特長 JIS B 1251規格の六角穴付ボルト向け皿ばね座金です。JIS皿ばね座金2種(軽荷重用)、コニカルスプリングワッシャー(conical spring washer)とも呼びます。薄い皿形状でキャップスクリュー用のザグリ穴に収まるよう外径はJIS規格のザグリ径に準じて比較的小径です。被締結材とボルトの間に広い面をワーク側にして挿入し、締結時は押し潰されるように変形します。締め付けトルクが大きく完全に押し潰されてしまう場合は過荷重ですので2から数倍の荷重に対応する重荷重用を使用します。緩み止めや振動の緩和のため利用されます。
ばね係数が大きく省スペースで高反発力が得られる皿ばね座金は軸力の保持能力が高く、また大きな弾性エネルギーを蓄えることで軸力の低下を補うことで効果的に緩み止めとして働きます。ボルトの軸力を座面で均等に支持できる形状でボルトに曲げモーメントが働かないのも利点です。軸力を高めることはねじを緩み難くしますが皿ばね座金は六角穴付ボルトの大トルク締結をサポートします。
ボルトと呼び径を合わせてご使用下さい。(M10ボルト→M10ワッシャー)

・全国一律送料880円(税込)
※ただし一部寸切商品は1,320円(税込)
・11,000円(税込)以上で送料無料!
※返品について
お客様都合での返品は承りかねます。
返品に関してはこちらよりご確認ください。

・本サイトでの最低取引価格は「税込550円~」となります。
なお、「税込550円未満のご注文」に関しては、
「税込550円」として処理させていただきます。
・問合せ商品は、後日当社からご連絡します。
・小数点以下切り上げです。
※箱単価=1本当たりの価格です。

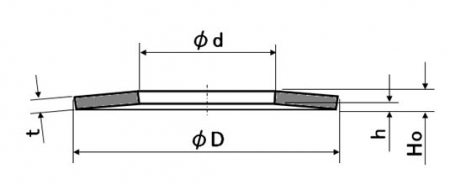

サイズ 材質 表面処理 d 基準 D 基準 t 基準 H 基準 - - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
JIS M4-2L 鉄(または標準材) 燐酸塩被膜 4.3 7.5 0.45 0.7 2.72 20000 × - 1営業日 0
JIS M5-2L 鉄(または標準材) 燐酸塩被膜 5.3 9 0.55 0.85 2.92 10000 × - 1営業日 0
JIS M6-2L 鉄(または標準材) 燐酸塩被膜 6.4 10.5 0.6 0.95 3.19 10000 × - 1営業日 0
JIS M8-2L 鉄(または標準材) 燐酸塩被膜 8.4 13.5 0.9 1.3 4.66 5000 × - 1営業日 0
JIS M10-2L 鉄(または標準材) 燐酸塩被膜 1.5 16.5 1.1 1.6 6.56 2000 × - 1営業日 0
JIS M12-2L 鉄(または標準材) 燐酸塩被膜 13 19 1.2 1.75 8.34 2000 × - 1営業日 0
JIS M14-2L 鉄(または標準材) 燐酸塩被膜 15 22 1.4 2 10.14 1200 × - 1営業日 0
JIS M16-2L 鉄(または標準材) 燐酸塩被膜 17 25 1.6 2.3 15.28 800 × - 1営業日 0
サイズ 材質 表面処理 d 基準 D 基準 t 基準 H 基準 - - - 箱単価 入数 ばら
売り
ばら
単価
税抜
価格
発送目安 数量
(個)
価格
JIS M18-2L 鉄(または標準材) 燐酸塩被膜 19 28 1.8 2.6 22.49 500 × - 1営業日 0
JIS M20-2L 鉄(または標準材) 燐酸塩被膜 21 31 2 2.8 26.51 400 × - 1営業日 0
JIS M22-2L 鉄(または標準材) 燐酸塩被膜 23 34 2.2 3.2 45.28 250 × - 1営業日 0
JIS M24-2L 鉄(または標準材) 燐酸塩被膜 25 37 2.5 3.5 49.98 200 × - 1営業日 0
JIS M27-2L 鉄(または標準材) 燐酸塩被膜 28 41 2.8 3.8 58.87 150 × - 1営業日 0
JIS M30-2L 鉄(または標準材) 燐酸塩被膜 31 46 3 4.3 88.09 100 × - 1営業日 0
